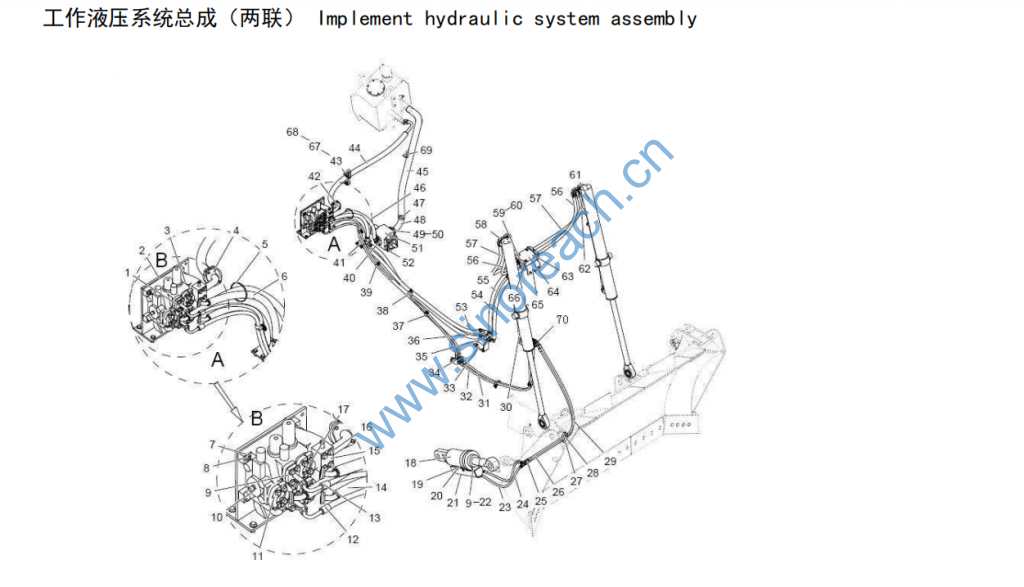

工作液压系统总成（两联） Implement hydraulic system assembly

1 连接盘组件 Joint plate TD16037044 2
2 固定支架组件 Bracket TD16060001 1
3 推土机多路换向阀 TTT Main control valve W42134000 DL25YS-02 1
4 拼合法兰 Split flange Z610200090 ZL60D.20-9 1
5 扎带 Clip W370000370A PLB4H-TLO 1
6 高压软管组件 High pressure hose TD16037020 1
7 螺母 M12 Nut M12 B050331211 GB/T6170-2000 6
8 螺栓 M12×60 Bolt M12×60 B040811260 GB/T5782-2000 4
9 O 形圈 30×3.55 0-ring 30×3.55 B160130300 GB/T3452.1-2005 4
10 测压接头 Pressure tap W42000292 PT-30 1
11 拼合法兰 Split flange Z5B01901000 1
12 高压软管组件 Φ9.5 High pressure hose TD16060015 1
13 高压软管组件 Φ9.5 High pressure hose TD16060017 1
14 高压软管组件 High pressure hose TD16037022 1
15 O 形圈 35.5×3.55 0-ring 35.5×3.55 B160130355 GB/T3452.1-2005 1
16 螺栓 M12×70 Bolt M12×70 B040811270 GB/T5782-2000 4

17 拼合法兰 Split flange Z610200060 ZL60D.20-6 2
181818 18 倾斜油缸 Tip cylinder W42066000 1
19 法兰盘 Flange TD16037063 1
20 过渡接头 Connection fitting W42000033 S1CH9-18-22OGDQ 1
21 护板组件 Guard components TD16037068 1
22 法兰盘组件 Flange TD16037077 1
23 高压软管组件 Φ9.5 High pressure hose assembly TD16060023 1
24 高压软管组件 Φ9.5 High pressure hose assembly TD16060025 1
25 过渡接头 Connection fitting W42000247 S6C9-18LN 2
26 高压软管组件 Φ9.5 High pressure hose assembly TD16060041 1
27 固定板 Retaining plate TD16037066 1
28 管卡 Clip TD16037065 2
29 高压软管组件 Φ9.5 High pressure hose assembly TD16060039 1
30 硬管组件 Tube assembly TD16060005 1
31 高压软管组件 Φ9.5 High pressure hose assembly TD16060031 1
32 高压软管组件 Φ9.5 High pressure hose assembly TD16060029 1

33 支架 Bracket TD16060014 1
34 隔壁焊接接头组件(一) Welding joint AS W42000430 1
35 过渡接头 Connection fitting W42000273 S6C-36LN 1
36 过渡接头 Connection fitting W42000246 S6C9-36LN 1
37 双管卡 Φ9.5 Double Hose clip Φ9.5 MG19013012 3
38 双管卡 Φ25 Double Hose clip Φ25 Z5A04300700 1
39 单管卡 Φ9.5 Clip Φ9.5 MG19013011 4
40 拼合法兰 Split flange Z5301905900 1
41 过渡接头组件 Connection fitting W42000351 1
42 工作阀回油口组件 Work valve oil mouth TD16017001 1
43 固定板 Fixed plate TD16060043 1
44 高压软管组件 Φ38.1 High pressure hose assembly TD16060019 1
45 工作泵吸油管 Work pump suction tubing TD16060045 1
46 高压软管组件 Φ25.4 High pressure hose assembly TD16037002 1
47 喉箍 D52-D76 Throat hoop D52 D76 – B190120700 QC/T619-1999 4
48 工作泵吸油接头组件 Work pump oil joint TD16017003 1

49 O 形圈 56×3.55 O ring 56 x 3.55 B160130475 GB/T3452.1-2005 1
50 拼合法兰 Split flange Z610200090 ZL60D.20-9 1
51 工作+先导泵总成 Pump assembly W42064000 JHPg3100/02010 1
52 双头螺柱 M12×35 Studs M12 × 35 B100111235 GB/T869-1986 2
53 高压软管组件 Φ25.4 High pressure hose TD16060021 2
54 高压软管组件 Φ25.4 High pressure hose TD16060033 1
55 高压软管组件 Φ25.4 High pressure hose TD16060035 1
56 高压软管组件 Φ19.1 High pressure hose TD16060037 2
57 高压软管组件 Φ19.1 High pressure hose TD16060027 2
58 拼合法兰 Split flange W42000389 SFL-12 8
59 过渡接头 Transition joint W42000386 S2C9-36W 2
60 油泵吸油口中接头 Oil pump joint Z1201000700 1
61 山工 TD160 铲刀提升缸 Ascension cylinder W42130000
CL100X55/1146FG/Z-
00 2
62 硬管组件 Hard tube assembly TD16060011 1
63 螺栓 M10×95 Bolt M10 x 95 B040811095 GB/T5782-2000 4
64 分油阀块 Points oil valve block TD16060013 1

65 固定板组件 Fixed plate component TD16060009 1
66 过渡接头 Transition joint W42000423 S1CM-36-33L60WDX 1
67 固定板 Fixed plate TD16060047 1
68 橡胶管夹 Rubber hose clip TD16060044 1
69 固定板 Fixed plate TD16060046 1
69 单管夹 Single pipe clip TD16059011 1
70 隔壁焊接接头组件(二) Welding joint AS W42000431 1
