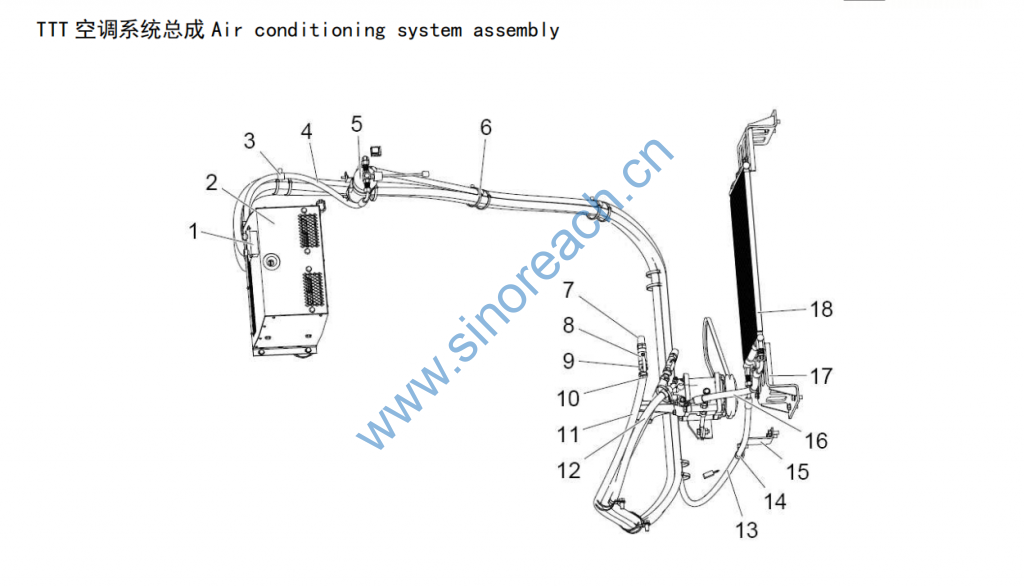

TTT 空调系统总成 Air conditioning system assembly

1 空调控制面板组件 Air condition control panel W48000199 1
2 蒸发器组件 The evaporator assembly W48000170 1
3 管卡 Pipe clamp MG19700002 5
4 贮-膨软管组件 Storage – expansion hose W48000168 1
5 贮液罐 The liquid storage tank W301200900 1
6 扎带（Panduit） Tie ( Panduit ) W370000370A PLB4H-TLO 20
7 水阀接头组件 Water valve joint assembly TD16040017 2
8 水阀（DN15） Water valve ( DN15 ) W48000197 2
9 水管接头组件 The pipe joint assembly TD16040020 2
10 喉箍 d25 Hose clamp D25 B190120250 JB/T8870-1999 4
11 水管 Water pipe W48000169 2
12 蒸-压软管组件 Vapor – pressure hose W48000300 1
13 冷-贮软管组件 Cold – storage hose W48000301 1
14 管卡（单水管） Clip ( single tube ) Z5A02701000 7
15 管卡支架组件 Clamp bracket assembly TD16701007 1
16 压-冷软管组件 Pressure – cold hose W48000166 1

17 冷凝器支架组件 Condenser bracket assembly TD16701002 2
18 冷凝器组件（TTT 用） The condenser component W48000304 1
空调线束组件 Air conditioning harness TD16062011 1
管路护套 Pipe jacket TD16040023 1
贮液罐支架 Stand storage tank TD16701001 1
