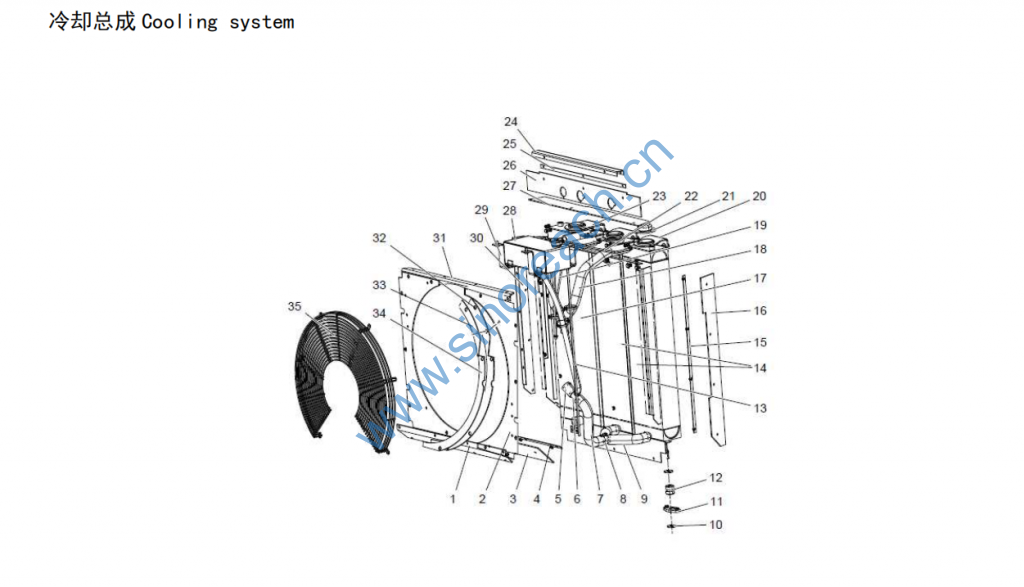

冷却总成 Cooling system

1 下挡板组件 Lower baffle assembly Td16058005 1
2 右前挡板组件 RR baffle assembly TD16058021 1
3 下胶板 Plate TD16058026 1
4 上压条组件 Plate assembly Td16058024 2
5 水管 Pipe TD16058010 2
6 异径三通接头 T-connection fitting Z5A01400500 φ45-φ20-φ45 1
7 发动机进水管 Enginewater inlet pipe TD16058018 1
8 三通接头 T-connection fitting TD16058001 2
9 水管 Pipe TD16058008 2
10 垫片 Gasket TD16027002 12
11 减震垫支架 Shock absorberBracket TD22027022 6
12 减震垫 Shock absorber W220900000 6
13 补水管 Charging line TD16058034 1
14 水散热器 Water radiator W47087000 2
15 侧压条组件 Plate assembly Td16058028 2
16 侧胶板 Plate TD16058027

17 油散热器 Oil radiator W47088000 1
18 水管 Pipe TD16058004 1
19 水箱进水管 Cooling package hose inlet TD16058017 1
20 水散支架组件 Bracket assembly TD16058009 2
21 水箱减震垫 Water tankShock absorber W47043000 3
22 排气管 Exhaust pipe Z3B00900200 3
23 油散支架组件 Bracket assembly TD16058012 1
24 压板组件 Clamping plate assembly TD16058013 1
25 压条 Plate TD16058032 1
26 胶板 Plate TD16058033 1
27 上胶板 Plate TD16058035 1
28 膨胀水室 wanter tank W47089000 1
29 水室支架组件 Bracket assembly TD16058015 2
30 侧挡板组件 Side baffle assembly TD16058019 1
侧挡板组件 Side baffle assembly TD16058039 1 对称一侧
31 上挡板组件 Upper baffle assembly TD16058007 1

32 橡胶板 Plate TD16058042 2
33 压板 Plate TD16058044 2
34 压板 Plate TD16058043 2
35 风扇护网 Fan shield W47041000 1
