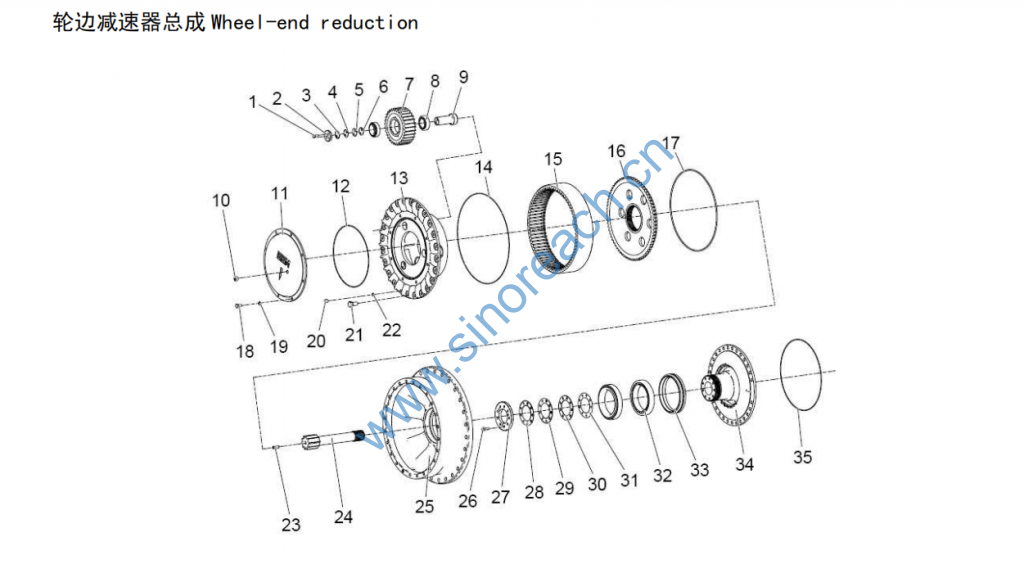

轮边减速器总成 Wheel-end reduction

1 螺栓 M12×30-10.9 Bolt M12×30-10.9 B040961230 GB/T5783-2000 6
2 压板 Clamping plate TD16030048 3
3 垫片 Gasket TD16030044 6
4 垫片 Gasket TD16030045 6
5 垫片 Gasket TD16030046 6
6 垫片 Gasket TD16030047 6
7 行星轮 Planetary gear TD16030003 3
8 轴承 Bearing W44000059 3720/3780 6
9 行星轮轴 Planetary gear shaft TD16030009 3
10 螺塞 B ZG3/4″ Plug B ZG3/4″ B110500304 JB/ZQ4446-1997 1
11 端盖组件 End cap NTD1603001100 1
12 O 型圈 O-ring W44000051 1
13 行星轮架 Planet carrier TD16030001 1
14 O 型圈 O-ring W44000049 1
15 齿圈 Ring gear TD16030005 1
16 齿圈支撑 Ring hub TD16030006 1

17 挡圈 Retainer TD16030029 1
18 螺栓 M14×1.5×30 Bolt M14×1.5×30 B041111430 GB/T5786-2000 8
19 垫圈 14 Washer 14 B060111404 GB93-87 8
20 螺塞 B ZG1/2″ plug B ZG1/2″ B110500102 JB/ZQ4446-1997 1
21 螺栓 M16×45-10.9 Bolt M16×45-10.9 B041681645 GB/T16674-1996 23
22 O 型圈 O-ring W44000069 1
23
调整支柱 ADJUSTING PIN Z610240230 ZL60D.24.1-15 1
调整支柱 ADJUSTING PIN Z610241120 1
调整支柱 ADJUSTING PIN Z610241130 1
调整支柱 ADJUSTING PIN Z610241140 1
24 太阳轮轴 Sun gear shaft TD16030004 1
太阳轮轴 Sun gear shaft TD16340004 1 LGP
25 轮毂 HUB TD16030002 1
26 螺栓 M12×40-10.9 Bolt M12×40-10.9 B040961240 GB/T5783-2000 9
27 固定板 Retaining plate TD16030017 1
28 垫片 Gasket TD16030030

29 垫片 Gasket TD16030031 2
30 垫片 Gasket TD16030032 2
31 垫片 Gasket TD16030033 2
32 轴承 Bearing W44000046 6V-0327/6V-0328 2
33 浮动油封 Oil seal W44000048 6Y-0859 1
34 套管（右） Sleevepipe TD16030016 1
套管（左） Sleevepipe TD16030028 1
套管（右） Sleevepipe TD16340007 1 LGP
套管（左） Sleevepipe TD16340005 1 LGP
35 O 型圈 O-ring W44000050 1
