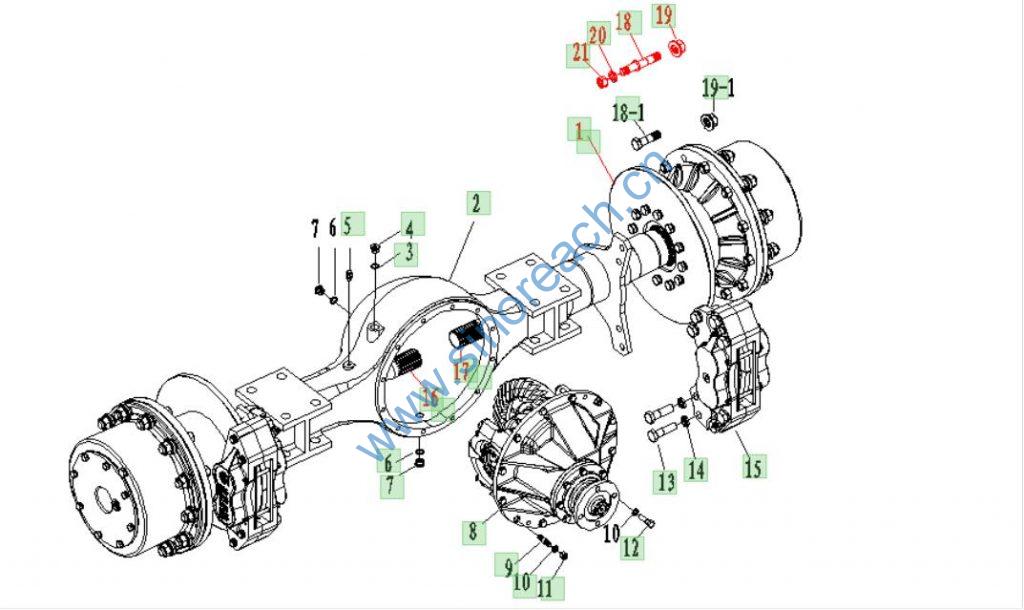

B00718+9D650-26A010000B0 B01305+9D650-26D010000A0 前桥总成ZL30

配件编号 配件名称 配件数量 配件类型 图位置编号
B00718+ZL30.2-2FA 轮辋螺母高27 24 零件 19-1
B00718+ZL30.2-3E 轮辋螺栓 24 零件 18-1
B00718+ZL30.2-3F 轮辋螺栓 24 零件 18
B00718+ZL30.2-4 双头螺柱 2 零件 9
B00718+ZL30.2-5 螺塞M20X1.5 1 零件 7
B00718+ZL30E.2.5-10 螺栓 8 零件 13
GBT3452.1-17X2.65-70 液压气动用O形橡胶密封圈 2 零件 6
GBT3452.1-21.2X2.65-70 液压气动用O形橡胶密封圈 1 零件 3
GBT5782-M12X35-10.9-A2L 六角头螺栓 10 零件 12
B00718+408100D 盘式制动器总成 2 分总成 15
B00718+ZL15F.2.3-4 气嘴总成 1 零件 5
B00718+ZL30.2.1A 前主减速器总成 1 分总成 8
B00718+ZL30.2.2-11DA 长半轴1049 1 零件 16
B00718+ZL30.2.2-11DB 短半轴984 1 零件 17
B00718+ZL30.2.2-11EA 长半轴1049 1 零件 16-1
B00718+ZL30.2.2-11EB 短半轴984 1 零件 17-1
B00718+ZL30.2.2D 轮边减速器总成 2 分总成 1
B00718+ZL30.2.2E 轮边减速器总成 2 分总成 1-1
B00718+ZL30.2.3D 桥壳总成 1 分总成 2
B00718+ZL30.2-2F 轮辋螺母高30 24 零件 19
GBT6170-M12-8-A3L 1型六角螺母 2 零件 11
GBT6171-M18X1.5-8-A3L 1型六角螺母 24 零件 21
GBT93-12-A0P 标准型弹簧垫圈 12 零件 10
GBT93-18-A0P 标准型弹簧垫圈 24 零件 20
GBT93-20-A0P 标准型弹簧垫圈 8 零件 14
JBZQ4444-M24X1.5 螺塞M24X1.5 1 零件 4
