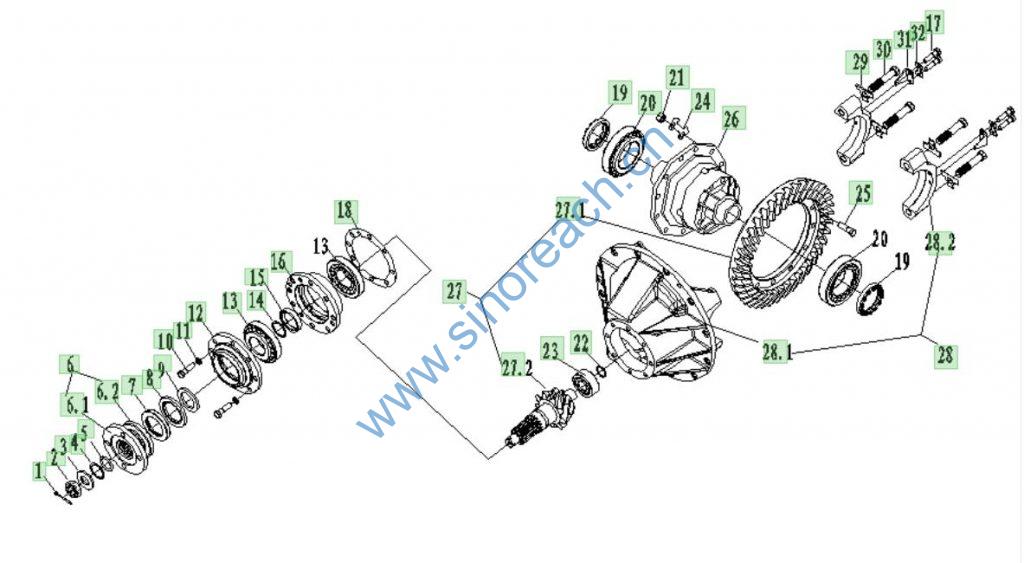

B00718+ZL30.2.1A Front main reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B00718+Q38727 螺母M27X1.5-7H 1 零件 2
B00718+ZL10.6.1-30 锁紧片 4 零件 29
B00718+ZL30.2.1.1 输入法兰组件 1 零件 6
B00718+ZL30.2.1.1-1 输入法兰 1 零件 6.1
B00718+ZL30.2.1.1-2 防尘罩 1 零件 6.2
B00718+ZL30.2.1-13 调整螺母 1 零件 19
B00718+ZL30.2.1-16 差速器轴承盖 2 零件 28.2
B00718+ZL30.2.1-17 锁紧片 2 零件 31
B00718+ZL30.2.1-18 锁紧垫片 2 零件 32
B00718+ZL30.2.1-2 垫圈 1 零件 3
B00718+ZL30.2.1-22 螺栓M14X1.5 12 零件 25
B00718+ZL30.2.1-23 锁紧片 6 零件 24
B00718+ZL30.2.1-24A 从动螺旋锥齿轮 1 零件 27.1
B00718+ZL30.2.1-25 螺栓M18X90 4 零件 30
B00718+ZL30.2.1-29 调整垫片 1 零件 18
B00718+ZL30.2.1-31 油封座 1 零件 12
B00718+ZL30.2.1-34A 前主从动齿轮付 1 分总成 27
B00718+ZL30.2.1-35 主减速器壳组件 1 分总成 28
B00718+ZL30.2.1-4 O型挡板 2 零件 4
B00718+ZL30.2.1-5A 主动齿轮 1 零件 27.2
B00718+ZL30.2.1-6 止推垫圈 1 零件 9
B00718+ZL30.2.1-7 调整垫片 1 零件 14
B00718+ZL30.2.1-8 轴承座 1 零件 16
B00718+ZL30.2.1-9 主减速器壳 1 零件 28.1
B00718+ZL30.2.4 差速器总成 1 分总成 26
GBT283-NUP2306E 圆柱滚子轴承 1 零件 23
GBT297-31311 圆锥滚子轴承 2 零件 13
B00718+ZL30.2.1-28 隔套 1 零件 15
GBT297-32216 圆锥滚子轴承 2 零件 20
GBT3452.1-40X5.3 液压气动用O形橡胶密封圈 1 零件 5
GBT5781-M8X12-8.8-A2L 六角头螺栓 4 零件 17
GBT5782-M12X45-10.9-A2L 六角头螺栓 8 零件 10
GBT6171-M14X1.5-8.8-A2L 1型六角螺母 12 零件 21
GBT894.1-30 轴用弹性挡圈 1 零件 22
GBT91-5X45-A0P 开口销 1 零件 1
GBT93-12-A0P 标准型弹簧垫圈 8 零件 11
GBT9877.1-FB62X93X13D 内包骨架旋转轴唇型密封圈 1 零件 8
GBT9877.1-FB62X93X7D 内包骨架旋转轴唇型密封圈 1 零件 7
