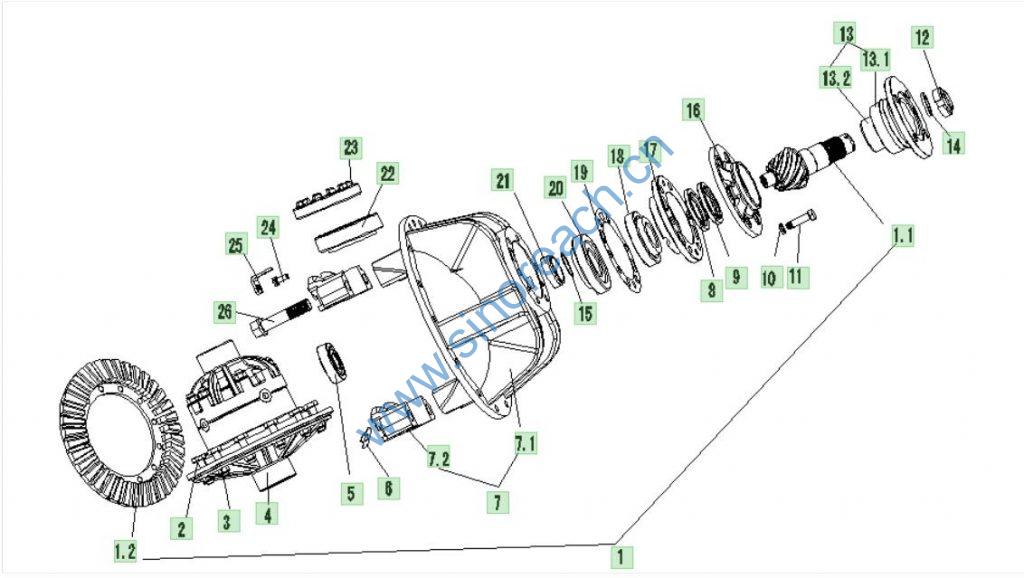

B01305+ZL30-00-05A Front main reducer assembly

配件编号 配件名称 配件数量 配件类型 图位置编号
B01305+ZL30-00-03 差速器总成 1 分总成 4
B01305+ZL30-00-08 主减速器壳体组件 1 分总成 7
B01305+ZL30-001 减速器壳 1 分总成 7.1
B01305+ZL30-009A 前桥主传动齿轮 1 分总成 1.1
B01305+ZL30-009A/010A 前主传动齿轮副 1 分总成 1
B01305+ZL30-010A 前桥从动锥齿轮 1 分总成 1.2
B01305+ZL30-011 轴承压盖 2 分总成 7.2
B01305+ZL30-012 调整螺母 2 分总成 23
B01305+ZL30-013 突缘 1 分总成 13.2
B01305+ZL30-013/049 突缘组件 1 分总成 13
B01305+ZL30-018 油封座 1 分总成 16
B01305+ZL30-019 轴承座 1 分总成 17
B01305+ZL30-031 轴承调整垫 1 分总成 15
B01305+ZL30-033 螺栓M20X1.5X90 4 分总成 26
B01305+ZL30-038 轴承隔套 1 分总成 21
B01305+ZL30-039 调整螺母锁片 2 分总成 25
B01305+ZL30-047 突缘螺母 1 分总成 12
B01305+ZL30-048 调整垫 1 分总成 19
B01305+ZL30-049 防尘罩 1 分总成 13.1
B01305+ZL30-050 突缘密封圈 1 分总成 14
B01305+ZL30-058 螺母M12X1.25 12 分总成 3
B01305+ZL30-059 螺栓M12X1.25X45 12 分总成 2
B01305+ZL30-060 压盖锁片 4 分总成 6
GBT283-N306E 圆柱滚子轴承 1 分总成 5
GBT297-31309 圆锥滚子轴承 1 分总成 18
GBT297-31310 圆锥滚子轴承 1 分总成 20
GBT297-33114 圆锥滚子轴承 2 分总成 22
GBT5782-M10X15-8.8-A2L 六角头螺栓 2 分总成 24
GBT5782-M14X45-8.8-A2L 六角头螺栓 6 分总成 11
GBT93-14-A0P 标准型弹簧垫圈 6 分总成 10
GBT9877.1-B60X80X8D 内包骨架旋转轴唇形密封圈 1 分总成 8
GBT9877.1-FB60X80X16D 内包骨架旋转轴唇形密封圈 1 分总成
GBT9877.1-FB60X80X8D 内包骨架旋转轴唇形密封圈 1 分总成 9
