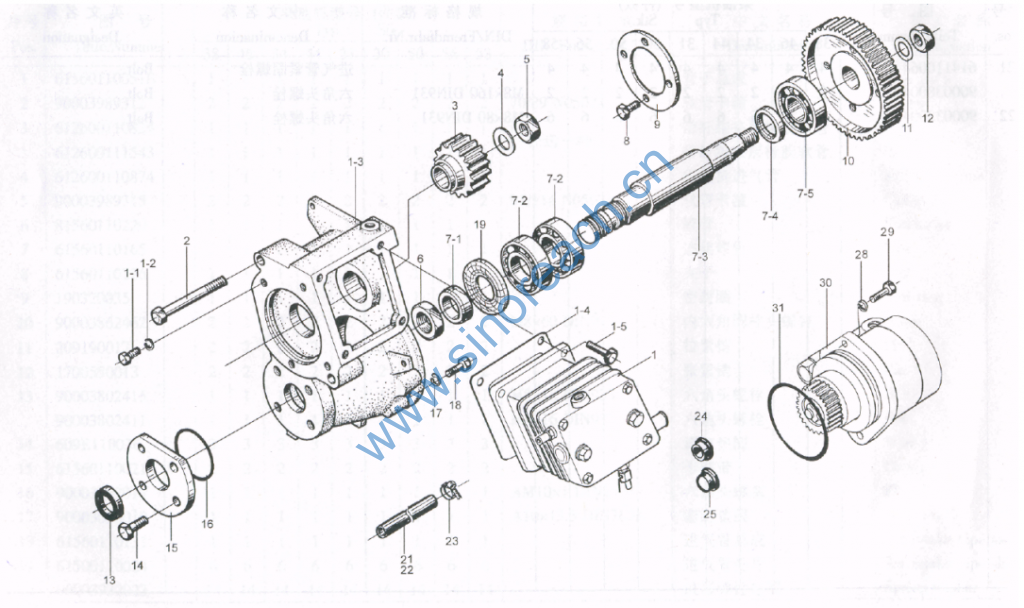

WD615 SERIES EURO II ВОЗДУШНЫЙ КОМПРЕССОР AIR COMPUSSOR

1 AZ1560130070 1 1 1 1 1 1 1 1 1 Воздушный компрессор Aircompussor
1-1 90003802411 4 4 4 4 4 4 4 4 4 M8xl6 D00933 Болт Bolt
1-2 90003930261 4 4 4 4 4 4 4 4 4 A8.4 D00125 Шайба пружинная разрезная Washer
1-3 AZ1560130063 1 1 1 1 1 1 1 1 1 Корпус Crankcase
1-4 61500130080 1 1 1 1 1 1 1 1 1 Прокладка Shim
1-5 90003802438 4 4 4 4 4 4 4 4 4 M8x22 DIN933 Болт Bolt
2 90003802561 1 1 1 1 1 1 1 1 1 M10x75 D00933 Болт Bolt
90003800569 2 2 2 2 2 2 2 2 2 M10xl50 D00933 Болт Bolt
3 61560130012 1 1 1 1 1 1 1 1 1 Шестерня компрессора Gear
4 609070161 1 1 1 1 1 1 1 1 1 Шайба прижимная Flat washer shaft
5 612600130001 1 1 1 1 1 1 1 1 1 M18xl.5 D00934M-8 Гайка Nut
6 612600130046 1 1 1 1 1 1 1 1 1 Гайка Nut
7 612600130124 1 1 1 1 1 1 1 1 1 Приводной вал в сборе Drive shaft
7-1 612600130047 1 1 1 1 1 1 1 1 1 Втулка Bush
7-2 61500080158 2 2 2 2 2 2 2 2 2 Подшипник Bearing
7-3 612600130122 1 1 1 1 1 1 1 1 1 Приводной вал Drive shaft
7-4 612600130123 1 1 1 1 1 1 1 1 1 Втулка Block
7-5 90003320154 1 1 1 1 1 1 1 1 1 Подшипник Bearing
8 90003802432 4 4 4 4 4 4 4 4 4 M8x30 D00933 Болт Bolt
9 61500080165 1 1 1 1 1 1 1 1 1 Пластина Cover
10 AZ1560130064 1 1 1 1 1 1 1 1 1 Шестерня Gear
11 409020045 1 1 1 1 1 1 1 1 1 Шайба Shim

12 612600130001 1 1 1 1 1 1 1 1 1 Гайка Nut
13 90003070092 1 1 1 1 1 1 1 1 1 Сальник Oil seal
14 90003802415 4 4 4 4 4 4 4 4 4 Болт Bolt
15 61500130097 1 1 1 1 1 1 1 1 1 Картридж сальника Oil seal seat
16 192320002 1 1 1 1 1 1 1 1 1 Кольцо уплотнительное Seal ring
17 90003932023 7 7 7 7 7 7 7 7 7 B8 D00137 Шайба пружинная разрезная Washer
18 90003802419 7 7 7 7 7 7 7 7 7 M8x20 D00933 Болт Bolt
19 612600130073 1 1 1 1 1 1 1 1 1 Уплотнитель Plate
20 90003098014 1 1 1 1 1 1 1 1 1 A14x18 DIN7603 Шайба уплотнительная Seal washer
21 612600130025 1 1 1 1 1 1 1 1 1 Трубка резиновая Rubber pipe
22 612600130027 1 1 1 1 1 1 1 1 1 Трубка резиновая Rubber pipe
23 90003989336 4 4 4 4 4 4 4 4 4 Хомут стяжной Clamp
24 B29114 2 2 2 2 2 2 2 2 2 Крышка Cover
25 B29112 1 1 1 1 1 1 1 1 1 Крышка Cover
26 90003800035 1 1 1 1 1 1 1 1 1 Q150B0865 Болт Bolt
27 90003800458 1 1 1 1 1 1 1 1 1 Q150B0870 Болт Bolt
28 90003932023 2 2 2 2 2 2 2 2 2 Q41808 Шайба пружинная разрезная Spring washer
29 90003802438 2 2 2 2 2 2 2 2 2 Q150B0822 Болт Bolt
30 61500130037 Насос гидравлический Hydraulic pump
31 81500130068 Кольцо уплотнительное Seal ring
