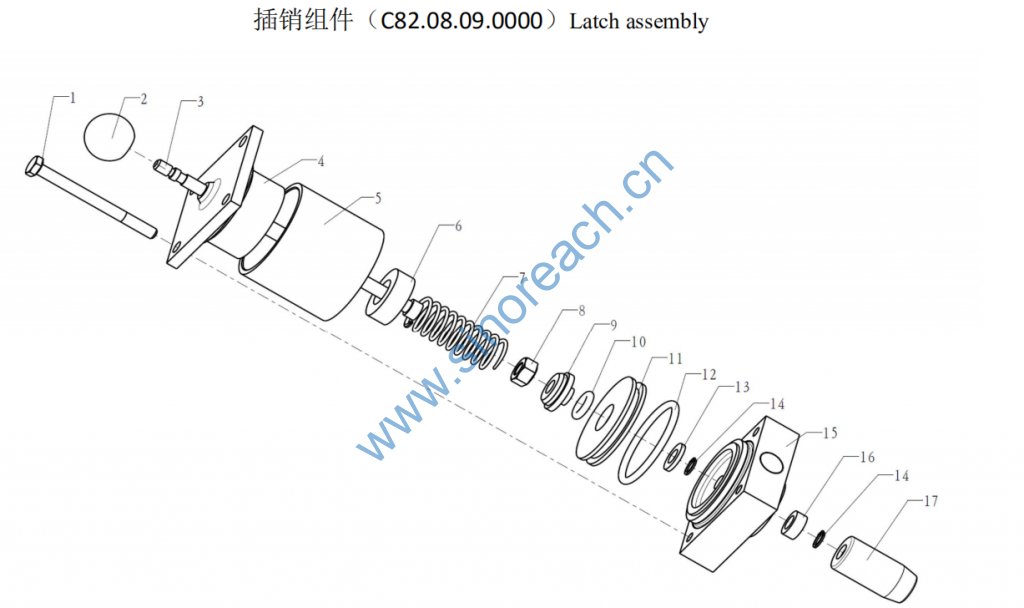

C82.08.09.0000 Latch assembly

1 90031160010 六角头螺栓 Hex. head bolt 4 4 4 4 GB/T5782-M6×70
2 C82.08.09.0009 手柄球 Handle ball 1 1 1 1
3 C82.08.09.0008 活塞杆 Piston bar 1 1 1 1
4 C82.08.09.0006 盖 Cover 1 1 1 1
5 C82.08.09.0002 汽缸套 Cylinder liner 1 1 1 1
6 C82.08.09.0007 弹簧上座 Upper spring
retainer
1 1 1 1
7 C82.08.09.0005 弹簧 Spring 1 1 1 1
8 90032160001 1 型六角螺母 Hex. nut 1 1 1 1 GB/T6171-M8×1
9 C82.08.09.0004 弹簧下座 Lower spring
retainer 1 1 1 1
10 90037610001 O 型密封圈 O-Ring 1 1 1 1 GB/T3452.1-9.50×3.55-G
11 C82.08.09.0003 活塞 Piston 1 1 1 1
12 90037610009 O 型密封圈 O-Ring 1 1 1 1 GB/T3452.1-37.5×3.55-G
43.7×3.55-G 13 C82.08.09.0014 垫圈 Gasket 1 1 1 1
14 90034590001 轴用弹性挡圈(A 型) Circlip for shaft 2 2 2 2 GB/T894.1-8
15 C82.08.09.0001 壳体 Shell 1 1 1 1

16 C82.08.09.0010 环 Ring 1 1 1 1
17 C82.08.09.0011 销 Pin 1 1 1 1
