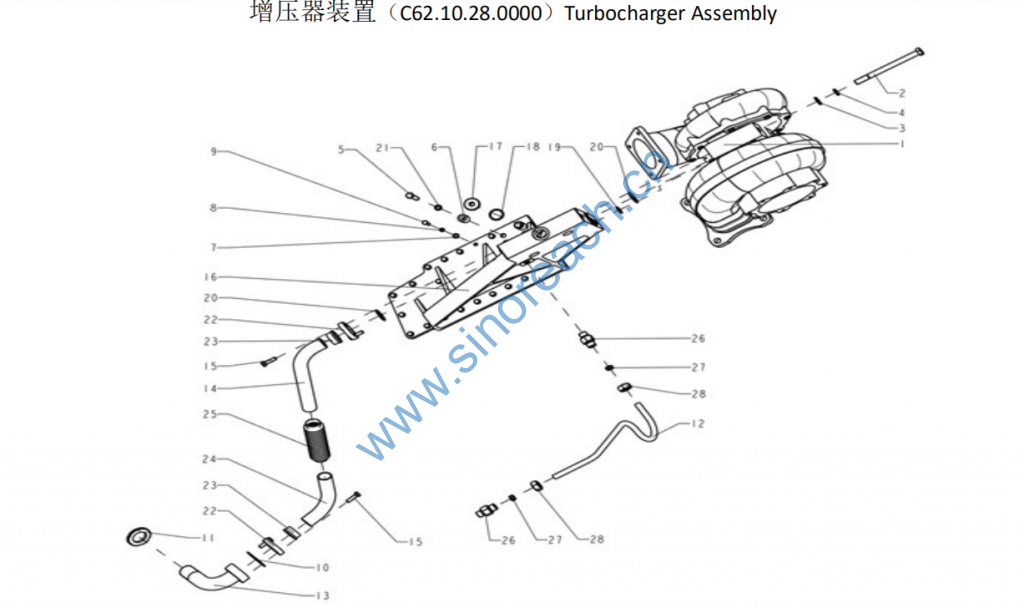

C62.10.28.0000 Turbocharger Assembly

1 C12.10.07.2000 废气涡轮增压器 Exhaust gas
turbocharger 1 1 1
2 C12.10.07.0004 六角头螺栓 Hex. bolt 2 2 2
3 90034050009 平垫圈 Plain washer 2 2 2
4 90034010008 弹簧垫圈 Spring washer 2 2 2
5 90031170054 六角头螺栓 Hex. bolt 6 6 6 GB/T5783-M12×70
6 C62.10.28.0005 卸载套 Unloading cover 6 6 6
7 90034050005 平垫圈 Plain washer 20 20 20
8 90014010013 弹簧垫圈 Spring washer 20 20 20
9 90003800431 六角头螺栓 Hex. bolt 20 20 20 GB/T5782-M8×35
10 C62.10.28.0006 垫片 Gasket 1 1 1
11 C62.10.01.0008 圆螺母 Round nut 1 1 1
12 C62.10.28.1002 管子 Pipe 1 1 1
13 C62.10.28.3000 回油管结合组 Oil return pipe ass. 1 1 1
14 C62.10.28.2001 管 Pipe 1 1 1
15 90031170034 六角头螺栓 Hex. bolt 4 4 4 GB/T5783-M10×35

16 C62.10.28.0004 增压器支架 T/C suppart 1 1 1
17 C12.14.01.0004 内六角螺塞 Hex. bolt 1 1 1
18 DIN7603-A33×39 密封垫圈 Seal washer 1 1 1
19 90037610006 O 型密封圈 O-ring 1 1 1
20 90037610009 O 型密封圈 O-ring 2 2 2
21 90014010002 弹簧垫圈 Spring washer 6 6 6
22 C12.10.07.6001 扁法兰 Flat flange 2 2 2
23 C12.10.07.6002 钢套 Steel bushing 2 2 2
24 C62.10.28.2002 管 Pipe 1 1 1
25 C12.10.07.6005 波纹管 Bellows 1 1 1
26 C62.10.28.1001 螺纹接头 Nipple 2 2 2
27 DIN3861-L16 卡套 Cut ring 2 2 2
28 DIN3870-L16 连接螺母 Connect nut 2 2 2
