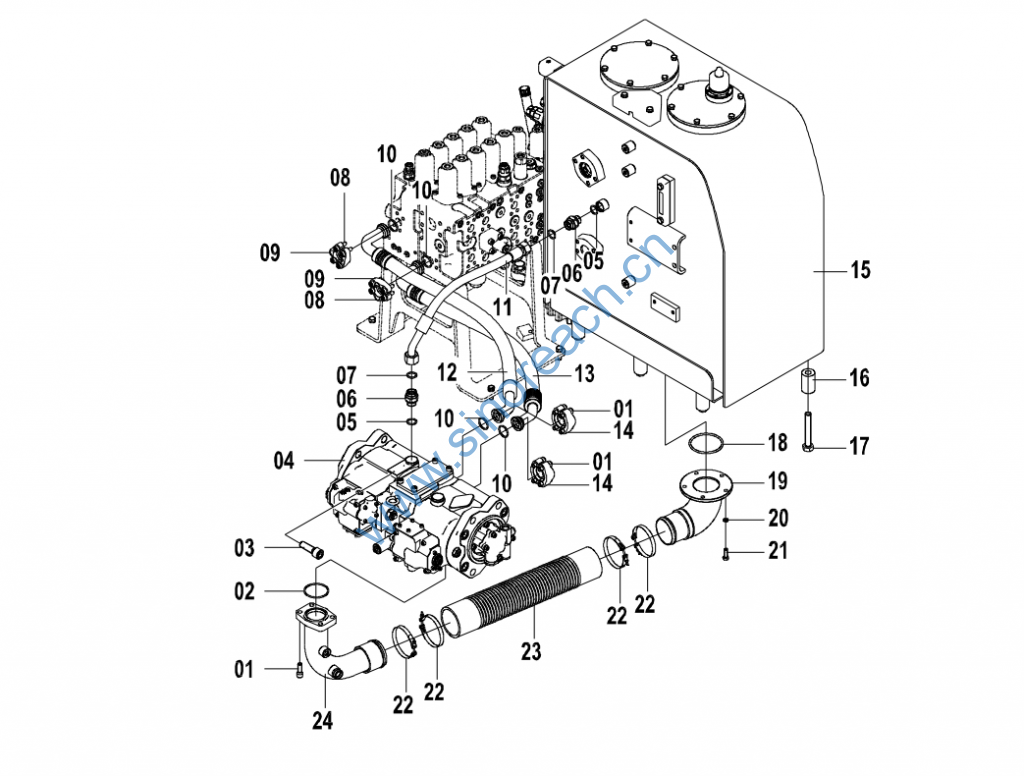

CLG920E/922E 15E1097(A) 主泵配管 MAIN HYDRAULIC SYSTEM-PUMP PIPINGS

01 04B0424 000 螺钉 SCREW 12
02 12B0448 001 O 形圈 O-RING 1
03 04B0442 000 螺钉 SCREW 4
04 11C0885 002 泵 PUMP 1 Z K3V112DTP1Y9
R-9NE4-V
05 12B0431 001 O 形圈 O-RING 2 JISB2401-P24
06 00A3493 001 接头 CONNECTOR 2
07 12B1413 000 O 形圈 O-RING 2
08 04B0413 000 螺钉 SCREW 8
09 04A0250 001 法兰压板 SPLIT FLANGE 2
10 12B0445 002 O 形圈 O-RING 4
11 06C9183 000 软管总成 HOSE AS 1
12 07C3852 000 软管总成 HOSE AS 1
13 07C3853 000 软管总成 HOSE AS 1
14 04A0268 002 法兰压板 SPLIT FLANGE 2 FS-16
15 21C0605 003 液压油箱 HYDRAULIC OIL
TANK 1 Z
16 34A0316 001 垫套 BUSHING 6
17 01B0484 000 螺栓 BOLT 6
18 12B0483 001 O 形圈 O-RING 1 AS568A-343
19 10D5039 000 钢管总成 TUBE AS 1
20 06B0002 000 垫圈 WASHER 5
21 00B0019 000 螺栓 BOLT 5
22 09C0152 001 T 型抱箍 T-CLAMP 4
23 30A0067 002 胶管 HOSE 1
24 10D8988 000 钢管总成 TUBE AS 1
