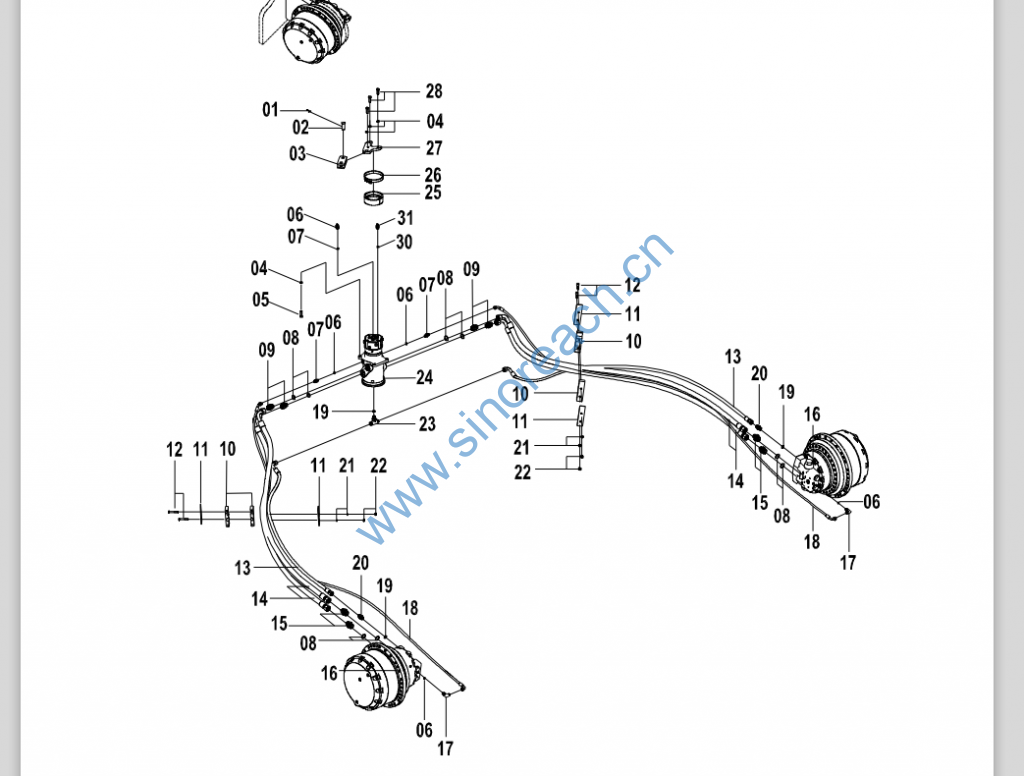

CLG920E/922E 13E0067 004 行走液压系统 TRAVEL HYDRAULIC SYSTEM

01 08B0132 000 销 PIN 2
02 08B0134 000 销 PIN 2
03 64A0729 001 连杆 LINK 1
04 06B0668 000 垫圈 WASHER 7
05 00B0017 000 螺栓 BOLT 4 00B0427
05 00B0427 000 螺栓 BOLT 4
06 12B0428 002 O 形圈 O-RING 5
07 00A3491 002 接头 CONNECTOR 3
08 12B0432 001 O 形圈 O-RING 4
09 00A3489 002 接头 CONNECTOR 4
10 84A1559 000 管夹 CLAMP 4
11 10A5489 000 压板 PLATE 4
12 01B0083 000 螺栓 BOLT 4
13 06C6510 000 软管总成 HOSE AS 2
14 06C6536 000 软管总成 HOSE AS 4
15 00A3499 002 接头 CONNECTOR 4
16 11C0887 000 行走马达及减速机
TRAVEL
MOTOR&REDUCTION
GEAR
2 Z
17 31C0558 003 直角接头 CONNECTOR 2
18 05C3361 000 软管总成 HOSE AS 2
19 12B0430 002 O 形圈 O-RING 3
20 00A3497 002 接头 CONNECTOR 2
21 06B0002 000 垫圈 WASHER 4
22 03B0053 000 螺母 NUT 4
23 32C0410 002 三通接头 TEE 1
24 12C0240 004 中心接头 SWIVEL JOINT 1 Z
25 82A1266 000 橡胶条 SEAL 1
26 09C0473 001 T 型抱箍Φ130 T-CLAMP 1
27 15A4136 001 卡板 STOP PLATE 1 15A7681
27 15A7681 001 卡板 STOP PLATE 1
28 00B0428 000 螺栓 BOLT 3
29 12B0431 001 O 形圈 O-RING 4
30 12B0429 002 O 形圈 O-RING 1 A
31 00A3500 002 接头 CONNECTOR 1 A
