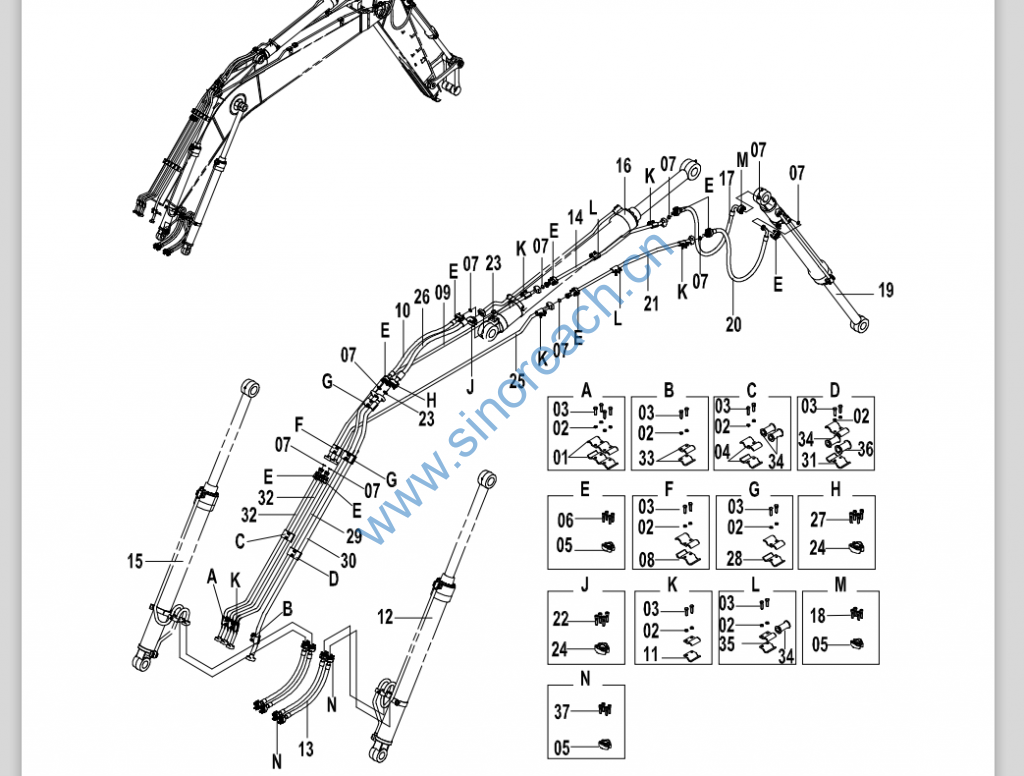

CLG920E/922E 11E0998 003 工作装置管路总成 WORK IMPLEMENT LINES AS

1 22A2755 001 管夹 CLAMP 2
2 06B0008 000 垫圈 WASHER 28
3 00B0429 000 螺栓 BOLT 28
4 22A2146 002 管夹 CLAMP 2
5 04A0252 002 法兰压板 SPLIT FLANGE 18
6 04B0670 000 螺钉 SCREW 36
7 12B0444 002 O 形圈 O-RING 14
8 22A0494 002 管夹 CLAMP 2
9 10D5239 000 钢管 TUBE 1
10 06C6083 000 软管总成 HOSE AS 1
11 22A3451 001 管夹 CLAMP 8
12 10C1951 002 右动臂油缸总成 BOOM CYLINDER
AS-RH 1 Z
13 06C6082 001 软管总成 HOSE AS 4
14 10D4776 000 钢管 TUBE 1
15 10C1950 002 左动臂油缸总成 BOOM CYLINDER
AS-LH 1 Z
16 10C1952 002 斗杆油缸总成 ARM CYLINDER AS 1 Z
17 06C6084 001 软管总成 HOSE AS 1
18 04B0416 000 螺钉 SCREW 4
19 10C1953 004 铲斗油缸总成 BUCKET CYLINDER
AS 1 Z
20 06C6085 001 软管总成 HOSE AS 1
21 10D4777 000 钢管 TUBE 1
22 04B0427 000 螺钉 SCREW 4
23 12B0445 002 O 形圈 O-RING 2
24 04A0268 002 法兰压板 SPLIT FLANGE 2
25 10D5241 000 钢管 TUBE 1
26 07C2121 000 软管总成 HOSE AS 1
27 04B0542 000 螺钉 SCREW 4
28 22A2757 001 管夹 CLAMP 4
29 10D8564 000 钢管 TUBE 1
30 10D8565 000 钢管 TUBE 1
31 22A2758 001 管夹 CLAMP 2
32 10D8563 000 钢管 TUBE 2
33 22A3275 001 管夹 CLAMP 2
34 83A0701 002 橡胶套 BOOT 5
35 22A3273 001 管夹 CLAMP 4
36 83A0702 002 橡胶套 BOOT 1
37 04B0670 002 橡胶套 BOOT 1 P 04B0789
37 04B0789 000 螺钉 SCREW 32
