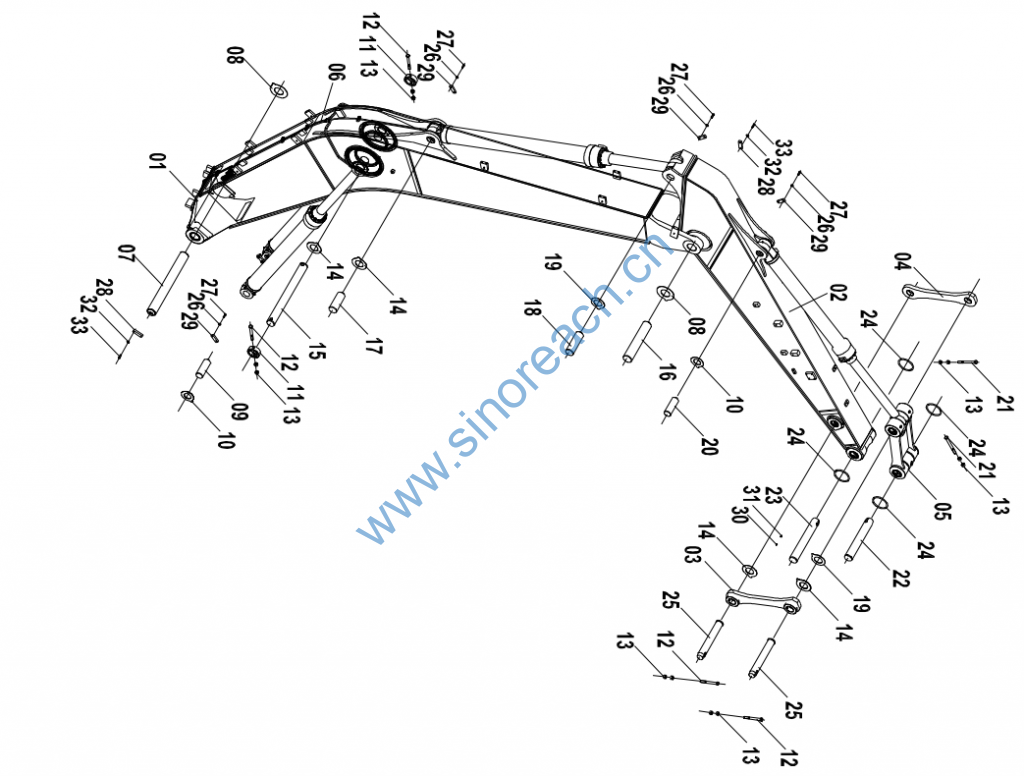

CLG920E/922E 32E1409 003 工作装置系统 WORK IMPLEMENT SYSTEM

01 43C2822 000 动臂 BOOM 1 Z
02 43C3436 000 斗杆 ARM 1 Z
03 21D1149 001 摇杆 LEVER 1
04 18A4556 000 摇杆 LEVER 1
05 43C3737 000 连杆 LINK 1
05 43C1585 001 连杆 LINK 1 Z
06 00C2288 000 油脂管路组件 GREASE LINES GP 1 Z
07 11D0742 001 销轴 PIN 1
08 28C0023 002 调整垫 SHIM 2
09 11D0743 000 销轴 PIN 2
10 28C0057 002 调整垫 SHIM 3
11 55A0268 001 定位套 SLEEVE 2 04Q4611
12 01B0497 000 螺栓 BOLT 4
13 03B0656 000 螺母 NUT 12
14 28C0042 002 调整垫 SHIM 4
15 60A1906 001 销轴 PIN 1
16 11D0745 001 销轴 PIN 1
17 11D0744 000 销轴 PIN 1
18 11D0746 001 销轴 PIN 1
19 28C0024 002 调整垫 SHIM 2
20 11D0747 000 销轴 PIN 1
21 01B0346 000 螺栓 BOLT 2
22 11D1091 001 销轴 PIN 2
23 60A0384 002 销轴 PIN 1 Q
24 12B0513 001 O 形圈 O-RING 4
25 60A1907 001 销轴 PIN 2
26 06B0007 000 垫圈 WASHER 10
27 00B0428 0 螺栓 BOLT 10
28 15A4010 000 压板 PLATE 2 15A7629
28 15A7629 000 压板 PLATE 1
29 15A4011 000 压板 PLATE 5
30 10B0014 000 油杯 GREASE FITTING 6
31 86A0258 002 油杯护套 BOOT 6
32 06B0098 0 垫圈 WASHER 1
33 00B0434 000 螺栓 BOLT 1
