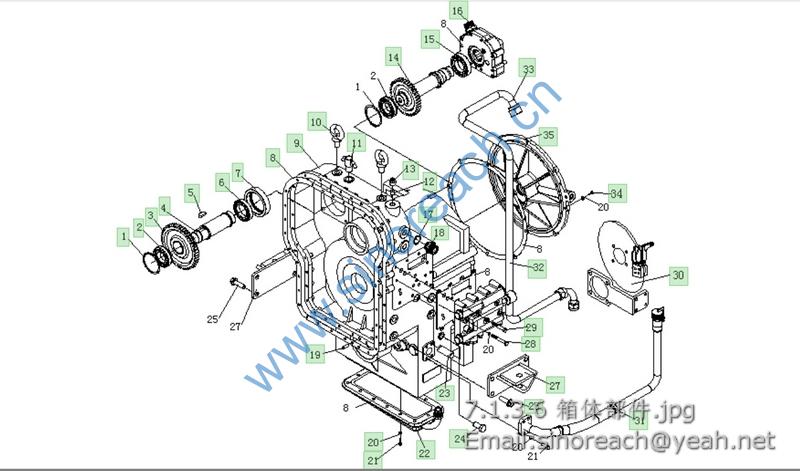

FL956F 7.1.3.6 箱体部件

配件编号 配件名称 配件数量 配件类型 图位置编号
B00508+402007-14 弯管 1 分总成 33
B00508+402014-14X3 变速油泵进油管 1 分总成 32
B00508+402106 垫片 4 分总成 17
B00508+402111X13 管接头 4 分总成 18
B00508+403001-29 全套纸垫 1 分总成 8
B00508+403002X51 端盖 1 分总成 35
B00508+403005A 箱体 1 分总成 9
B00508+403022 圆柱销 1 分总成 23
B00508+403024-27X 透气管总成 1 分总成 11
B00508+403028 圆锥堵塞 1 分总成 12
B00508+403032-34 连接座 2 分总成 27
B00508+403055X3B 转向油泵驱动轴 1 分总成 4
B00508+403056 转向泵驱动齿轮 1 分总成 3
B00508+403057 轴承套 1 分总成 7
B00508+403059-064X10D 加油管组件 1 分总成 31
B00508+403076 六角法兰面螺栓GBT16674.2–M18X45-10.9 8 分总成 25
B00508+403223 螺塞 1 分总成 13
B00508+403400A 油底壳总成 1 分总成 22
B00508+403601-608 齿轮泵 1 分总成 16
B00508+403610A 轴齿轮 1 分总成 14
B00508+403800JL 手制动器总成 1 分总成 30
GBT276-6012 深沟球轴承 1 分总成 15
GBT276-6210N 深沟球轴承 2 分总成 2
GBT276-6211 深沟球轴承 1 分总成 6
GBT5782-M10X70-8.8-A3L 六角头螺栓 13 分总成 29
GBT5782-M10X75-8.8-A3L 六角头螺栓 1 分总成 28
GBT5783-M10X25-8.8-A3L 六角头螺栓 14 分总成 21
GBT5783-M10X30-8.8-A3L 六角头螺栓 12 分总成 34
GBT825-M20-A3L 吊环螺钉 2 分总成 10
GBT894.1-90 轴用弹性挡圈 2 分总成 1
GBT93-10-A0P 标准型弹簧垫圈 38 分总成 20
B00508+jianyousaiZG1/4 检油塞 1 分总成 24
GBT1096-14X9X35 普通平键 1 分总成 5
GBT119.1-10m6X30-A1 圆柱销 2 分总成 19
