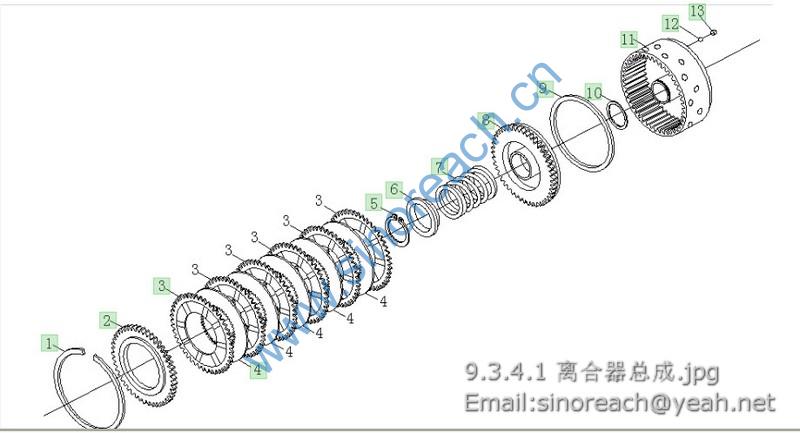

FL935E B00745+ZL30.10-00.01 离合器总成

配件编号 配件名称 配件数量 配件类型 图位置编号
B00745+ZL30.10-08 从动片 5 分总成 4
B00745+ZL30.10-09 弹簧 1 分总成 7
B00745+ZL30.10-10 活塞 1 分总成 8
B00745+ZL30.10-11 活塞外封环 1 分总成 9
B00745+ZL30.10-12 离合器壳体总成 1 分总成 11
B00745+ZL30.10-13 单向阀座 1 分总成 13
B00745+ZL30.10-17 弹簧座 1 分总成 6
GBT308-5-G100-b 钢球φ5 1 分总成 12
GBT3452.1-60X3.55G 液压气动用O形橡胶密封圈 1 分总成 10
GBT894.1-60 轴用弹性挡圈 1 分总成 5
B00745+ZL30.10-05 挡圈 1 分总成 1
B00745+ZL30.10-06 外端盘 1 分总成 2
B00745+ZL30.10-07 主动片 6 分总成 3
