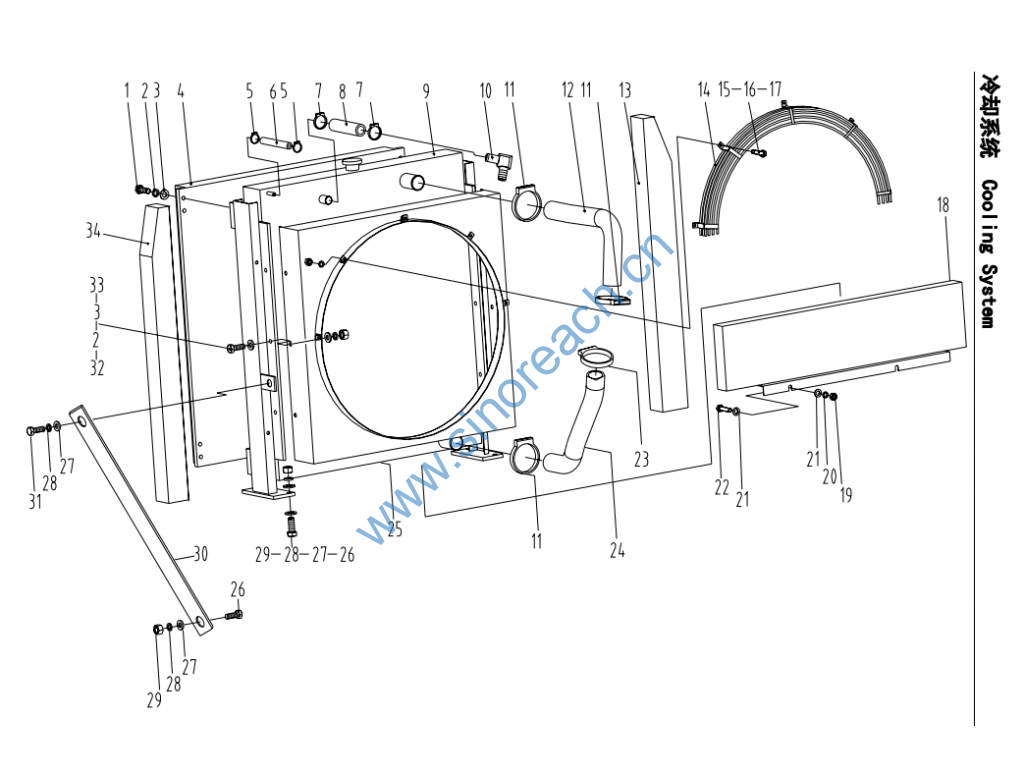

CLG200 冷却系统 Cooling System

1 00B0019 螺栓 M10×30-8.8-Zn.D Bolt 8 GB5783-86
2 06B0002 垫圈 10 Lock Washer 14 GB93-87
3 06B0001 垫圈 10-140HV-Zn.D Washer 20 GB97.1-85
4 20C0023 油冷却器 Oil Radiation 1 HRQ-88A(选用)
20C0029 油冷却器 Oil Radiation 1 B108(选用)
5 09C0026 软管卡箍φ11~φ19 Clamp 2 179904
6 32A0023 软管 Hose 1 11A1813
7 09C0027 软管卡箍φ20~φ39 Clamp 2 43828A
8 32A0028 软管 Hose 1 11A1814
9 20C0104 水散热器 Water Radiation 1 LG120A
10 01A0128 接头 Caupling 1 11A1111
11 09C0029 软管卡箍φ40~φ64 Clamp 3 43828C
12 32A0027 柴油机出水管 Hose 1 11A4843
13 82A0007 挡风板 Sponge 1 04A4832
14 45D0021 防护罩 Protection Devices 1 11A2421
15 00B0022 螺栓 M6×16-8.8-Zn.D Bolt 5 GB5783-86
16 06B0003 垫圈 6 Lock Washer 5 GB93-87
17 03B0029 螺母 M6-8-Zn.D Nut 5 GB6170-86
18 35C0010 下挡风板 Plate 1 04A2420
19 03B0021 螺母 M8-8-Zn.D Nut 2 GB6170-86
20 06B0006 垫圈 8 Lock Washer 2 GB93-87
21 06B0005 垫圈 8-140HV-Zn.D Washer 4 GB97.1-85
22 01B0015 螺栓 M8X20-8.8-Zn.D Bolt 2 GB5783-86
23 09C0028 软管卡箍φ51~φ76 Clamp 1 43828D
24 32A0024 柴油机进水管 Hose 1 11A4842
25 45D0022 导风罩 Shief 1 11A2422
26 01B0004 螺栓 M12X45-8.8-Zn.D Bolt 5 GB5782-86
27 06B0059 垫圈 M12-140HV-Zn.D Washer 10 96-85
28 06B0008 垫圈 12 Lock Washer 6 GB93-87
29 03B0003 螺母 M12-8-Zn.D Nut 5 GB6170-86
30 13A0012 板 Plate 1 04A4215
31 00B0035 螺栓 M12X35-8.8-Zn.D Bolt 1 GB5783-86
32 00B0005 螺栓 M10x20-8.8-Zn.D Bolt 6 GB5783-86
33 03A0006 螺母 M10-8-Zn.D Nut 6 GB6170-86
34 82A0005 挡风块 Sponge 1 04A4831
