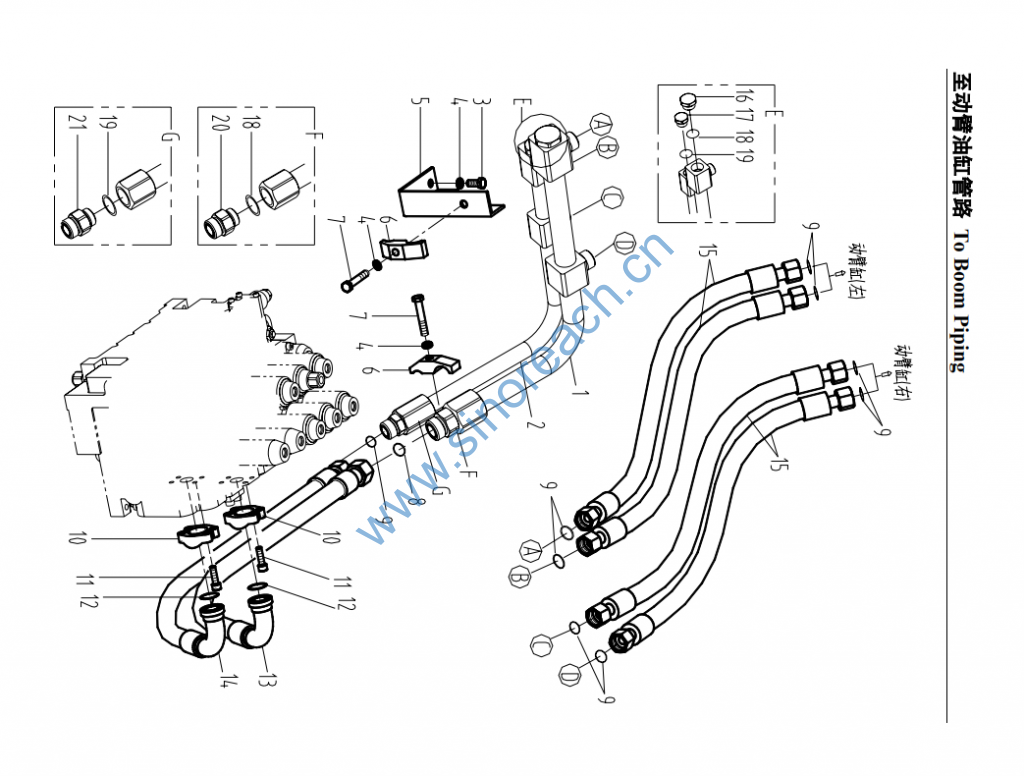

CLG200 至动臂油缸管路 To Boom Piping

1 02C0277 钢管 Pipe 1
2 02C0276 钢管 Pipe 1
3 00B0031 螺栓 M12×20-8.8-Zn.D Bolt 2 GB5783-86
4 06B0008 垫圈 12 Lock Washer 4 GB93-87
5 06D0068 支架 Bracket 1 04N3008
6 72A0019 压板 Clamp 2 04N0820
7 00B0033 螺栓 M12×70-8.8-Zn.D Bolt 2 GB5782.86
8 12B0224 O 形圈 23.6×1.8 O-ring 1 GB3452.1-92
9 12B0021 O 形圈 19×1.8 O-ring 9 GB3452.1-92
10 04A0250 法兰压板 Clamp 2
11 04B0186 螺钉 M10×30-10.9 Screw 8 GB70-85
12 12B0445 O 形圈 32.92×3.53 O-ring 2 AS568A-219
13 06C0013 软管总成 Hose 1 04N1838
14 06C0010 软管总成 Hose 1 04N1837
15 06C0128 软管总成 Hose 4
16 05A0062 螺塞 PLUG 1
17 05A0070 螺塞 PLUG 1
18 12B0055 O 形圈 35×3.1 O-ring 1 GB1235-76
19 12B0379 O 形圈 30×3.1 O-ring 1 GB1235-76
20 00A0699 接头 Join 1
21 36B0043 接头 Join 1
