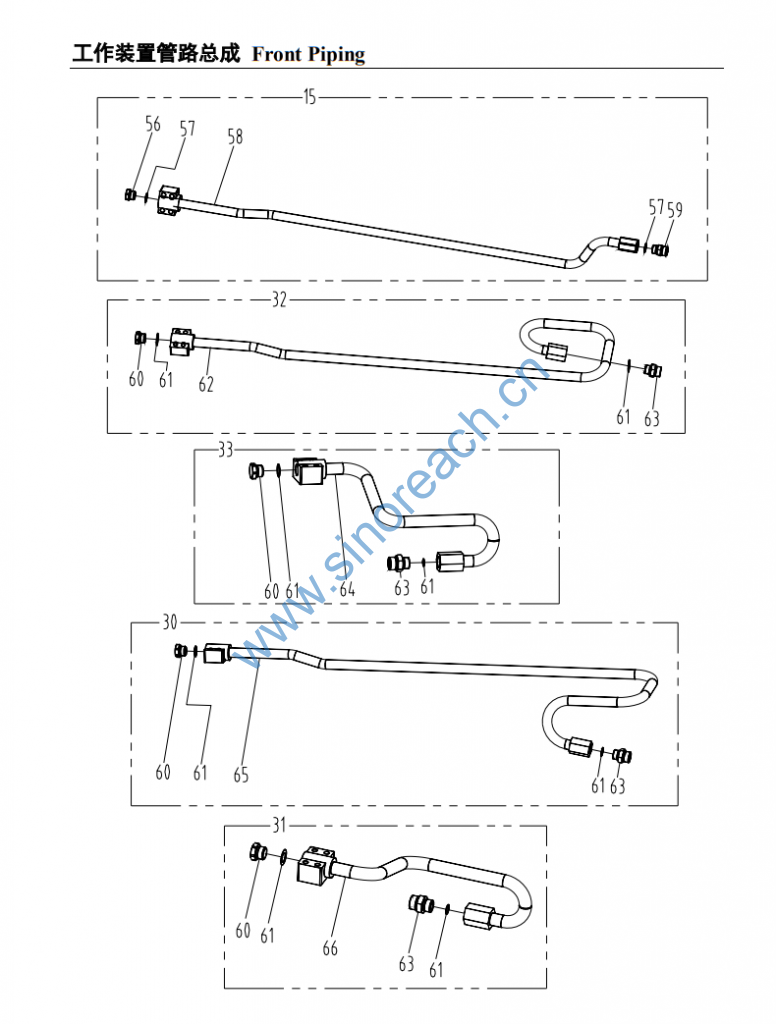

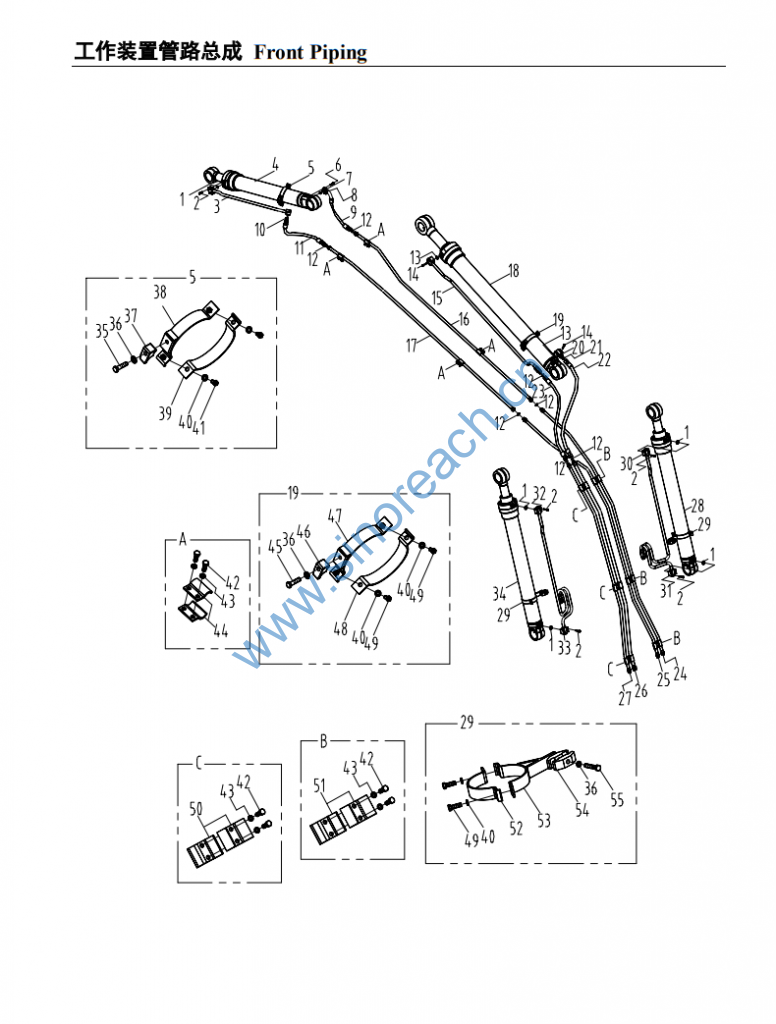

CLG200 工作装置管路总成 Front Piping

1 12B0251 O形圈30×3.55 O-ring 5 GB3452.1-92
2 04B0278 螺钉M10×50-10.9-Zn.D Screw 20 GB70-85
3 02C0318 钢管 Pipe 1
4 10C0105 铲斗油缸 Bucket Cylinder 1 B6365-80700
5 09C0141 管夹 Clamp 1
6 00B0084 螺钉M10×35-10.9-Zn.D Screw` 4 GB70-85
7 12B0444 O形圈24.99×3.53 O-ring 1 AS568A-214
8 04A0252 法兰压板 Clamp 1 FS-12
9 06C0578 软管总成 Hose 1
10 12B0021 O形圈19×1.8 O-ring 1 GB3452.1-92
11 06C0019 软管总成 Hose 1
12 12B0438 O形圈20.35×1.78 O-ring 7 AS568A-019
13 12B0445 O形圈32.92×3.53 O-ring 2 AS568A-219
14 04B0153 螺钉M12×60-10.9-Zn.D Screw 8 GB70-85
15 02C0323 钢管 Pipe 1
16 10D0814 钢管 Pipe 1
17 10D0812 钢管 Pipe 1
18 10C0104 斗杆油缸 Arm Cylinder 1 B6365-80600
19 09C0140 管夹 Clamp 1
20 03A0144 法兰接头 Joint 1
21 12B0440 O形圈23.52×1.78 O-ring 3 AS568A-021
22 07C0333 软管总成 Hose 1
23 06C0128 软管总成 Hose 1
24 10D0813 钢管 Pipe 1
25 10D0811 钢管 Pipe 1
26 10D0815 钢管 Pipe 1
27 10D0816 钢管 Pipe 1
28 10C0102 动臂油缸（右） Boom Cylinder 1 B6365-73000
29 09C0139 管夹 Clamp 2
30 02C0316 钢管 Pipe 1
31 02C0284 钢管 Pipe 1
32 02C0315 钢管 Pipe 1
33 02C0282 钢管 Pipe 1
34 10C0103 动臂油缸（左） Boom Cylinder 1 B6365-73100
35 00B0058 螺栓M12×45-8.8-Zn.D Bolt 1 GB5783-86

36 06B0007 垫圈12-140HV Lock Washer 4 GB97.1-85
37 72A0146 管夹 Clamp 1
38 17D0083 管夹 Clamp 1
39 21A1247 管夹 Clamp 1
40 06B0001 垫圈10-140HV-Zn.D Washer 8 GB97.1-85
41 00B0002 螺栓M10×35-8.8-Zn.D Bolt 2 GB5783-86
42 00B0239 螺栓M12×40-10.9-Zn.D Bolt 20 GB5783-86
43 06B0008 垫圈12 Lock Washer 20 GB93-87
44 22A0493 管夹 Clamp 8
45 01B0036 螺栓M12×55-8.8-Zn.D Bolt 1 GB5783-86
46 72A0248 管夹 Clamp 1
47 17D0082 管夹 Clamp 1
48 21A1246 管夹 Clamp 1
49 00B0019 螺栓M10×30-8.8-Zn.D Bolt 6 GB5783-86
50 22A0494 管夹 Clamp 6
51 22A0495 管夹 Clamp 6
52 21A1237 管夹 Clamp 2
53 17D0081 管夹 Clamp 2
54 72A0024 管夹 Clamp 2
55 01B0103 螺栓M12×80-8.8-Zn.D Bolt 2 GB5782-86
56 05A0083 螺塞 Plug 1
57 12B0432 O形圈28.7×3.5 O-ring 2 JISB2401-P29
58 38C0061 钢管 Pipe 1
59 00A0730 接头 Joint 1
60 05A0070 螺塞 Plug 4
61 12B0379 O形圈30×3.1 O-ring 8 GB1235-76
62 38C0055 钢管 Pipe 1
63 36B0043 管接头 Pipe-Joint 4
64 38C0027 钢管 Pipe 1
65 38C0056 钢管 Pipe 1
66 38C0029 钢管 Pipe 1
