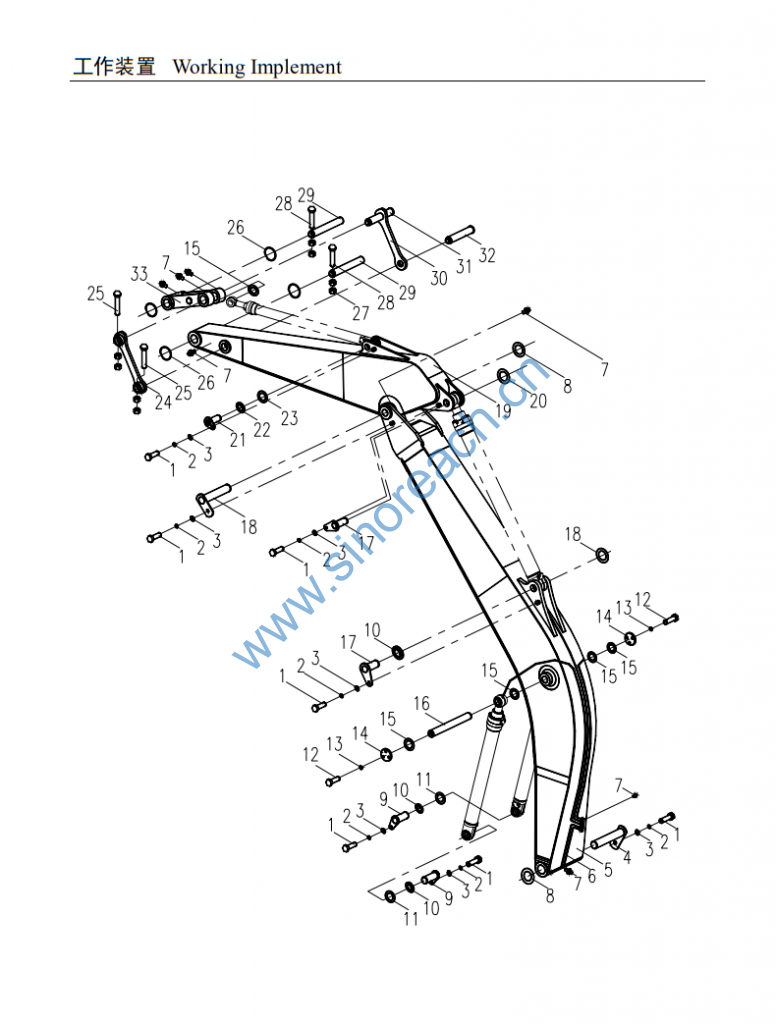

CLG200 工作装置 Working Implement

1 00B0231 螺栓 M20×35-8.8-Zn.D Bolt 7 GB5783-86
2 06B0016 垫圈 20-140HV-Zn.D Washer 7 GB97.1-85
3 12A0487 垫板 Plate 7
4 11D0190 销轴 Pin 1
5 43C0094 动臂 Boom Assembly 1
6 00C0230 黄油管路 Lubricate piping Assembly 1
7 10B0014 油杯 M10×1 Grease nipple 8 GB1152-89
8 28C0023 调整垫 Washer 2
9 11D0186 销轴 Pin 2
10 15A0695 垫板 Plate 4
11 28C0024 调整垫 Washer 2
12 00B0239 螺栓 M12×40-10.9-Zn.D Bolt 6 GB5783-86
13 06B0007 垫圈 12-140HV-Zn.D Washer 6 GB97.1-85
14 14A1460 压板 Clip 2
15 28C0014 调整垫 Washer 3
16 60A0385 销轴 Pin 1
17 11D0187 销轴 Pin 2
18 11D0189 销轴 Pin 1
19 24C0088 斗杆 Arm Assembly 1
20 57A0016 调整垫 Washer 2
21 11D0188 销轴 Pin 1
22 15A0697 垫板 Plate 1
23 57A0019 调整垫 Washer 1
24 21D0094 左摇杆 Left pendulum lever 1
25 01B0124 螺栓 M20×160-10.9-Zn.D Bolt 2 GB5782-86
26 12B0499 O 形圈 O-ring 4
27 03B0294 螺母 M20-10-Zn.D Nut 8 GB6170-86
29 00B0224 螺栓 M20×180-10.9-Zn.D Bolt 2 GB5782-86
29 60A0384 销轴 Pin 2
30 64A0106 右摇杆 Right pendulum lever 1
31 60A0398 销轴 Pin 1
32 60A0399 销轴 Pin 1
33 24C0092 连杆 Pendulum lever Assembly 1
