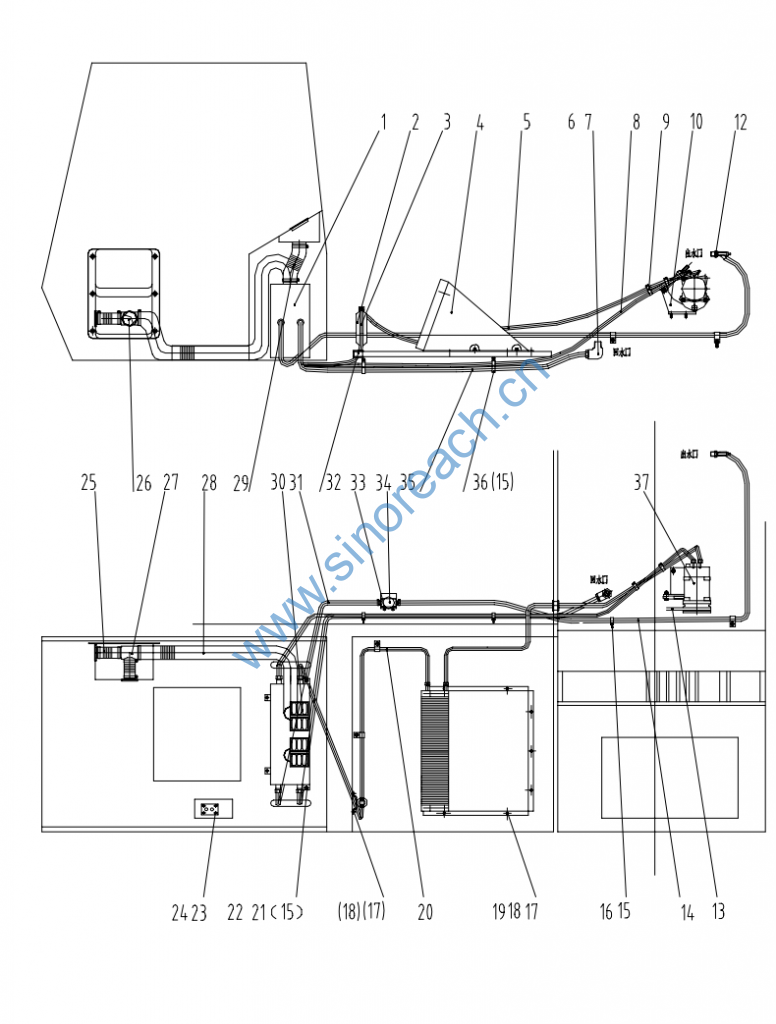

CLG200 空调系统 Air Conditioner

1 46C0463 蒸发器 Evaporator 1 GQZ-54
2 46C0009 储液罐 Receiver Diver 1
3 46C0474 储液罐至蒸发器管 Hose 1
4 46C0029 冷凝器 Condenser 1 GQL-2D
5 46C0472 压缩机至冷凝器管 Hose 1
6 01A0129 直角接头 Connector 1
7 00A0183 接头 Connector 1
8 46C0475 蒸发器至压缩机管 Hose 1
9 86A0018 扎带 Cable Ties 5 ZD200×8
10 22C0017 压缩机支架 Support 1
12 46C0488 暖风进水阀 Shut-off Valve 1
13 84A0084 冷气三角皮带 Belt 1 17-490
14 46C0073 柴油机至电磁阀进水管 Hose 1
15 00B0005 螺栓 M10×20-8.8-Zn.D Bolt 10 GB5783-86
16 09C0125 单管夹片 Clamp 4 Q68625F4
17 00B0022 螺栓 M6×16-8.8-Zn.D Bolt 9 GB5783-86
18 06B0003 垫圈 6 Washer 9 GB93-87
19 06B0024 垫圈 6-140HV-Zn.D Washer 7 GB97.1-85
20 46C0473 冷凝器至储液罐管 Hose 1
21 06B0002 垫圈 10 Washer 4 GB93-87
22 06B0001 垫圈 10-140HV-Zn.D Washer 4 GB97.1-85
23 04B0269 螺钉 ST4.2×25-C-H-Zn.D Screw 4 GB845-85
24 46C0030 控制面板总成 Panel 1 WK291-11
25 11B0081 通风管道 Hose 2
26 86A0101 圆形风口 Louver Assem 2
27 32C0057 三通接头 Connector 1
28 11B0082 通风管道 Hose 1
29 11B0083 通风管道 Hose 1
30 86A0102 长型风口 Louver Assem 2
31 46C0074 电磁阀至蒸发器进水管 Hose 1
32 83A0145 护孔圈 Grommet 2
33 46C0031 电磁阀 Valve 1 CT-10
34 00B0007 螺栓 M8×16-8.8-Zn.D Bolt 2
35 46C0072 蒸发器至柴油机回水管 Hose 1
36 09C0126 双管夹片 Clamp Double 2 GB5783-86
37 46C0011 压缩机 Compressors 1
