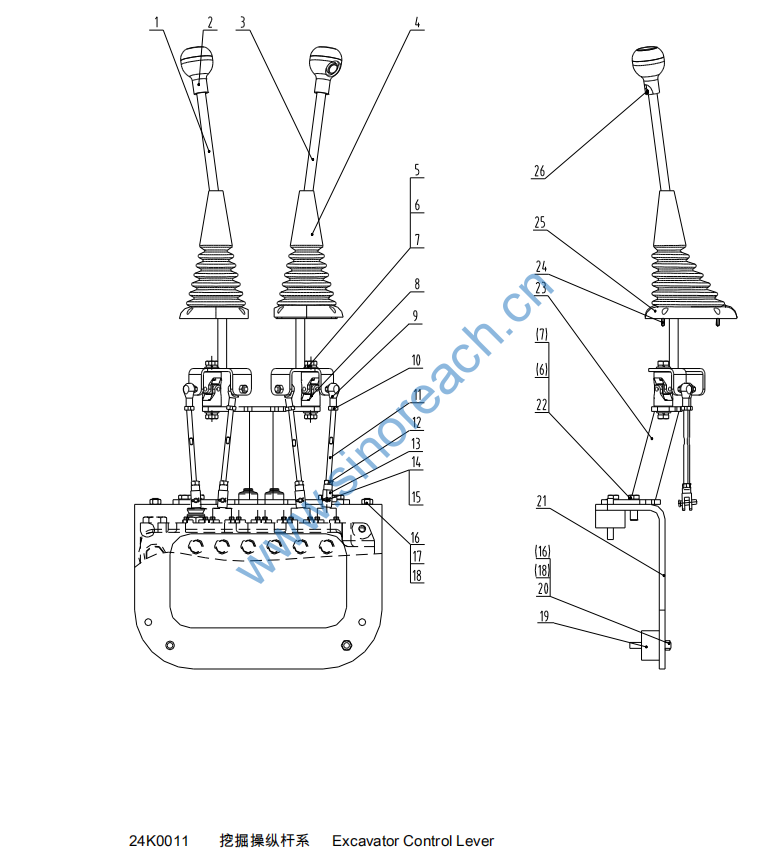

CLG766 24K0011 挖掘操纵杆系 Excavator Control Lever

1 16D0306 操纵杆
Control
lever
1
2 17K0001 把手 Knob 2
3 16D0307 操纵杆
Control
lever
1
4 84A0343 防尘罩 Cover 2
5 00B0011 GB5783-86 螺栓 Bolt M12X25-8.8-Zn.D 4
6 06B0008 GB93-87 垫圈 Washer 12 8
7 06B0007 GB97.1-85 垫圈 Washer 12-140HV-Zn.D 8
8 34K0036 万向节 Gimbal 2
9 21B0044
SQ8-RS
M8 L-6H
球 头 杆
端 关 节
轴承
Bearing
4
10 03B0474 GB6170-86 螺母 Nut M8-8-Zn.D-LH 4
11 64H0027 拉杆 Tilt link 4
12 03B0021 GB6170-86 螺母 Nut M8-8-Zn.D 8
13 73H0001 叉子 Fork 4
14 08B0119 GB882-86 销轴 Pin B8X22 4
15 08B0004 GB91-86 销 Pin 3.2X20-Zn.D 4
16 03B0053 GB6170-86 螺母 Nut M10-8-Zn.D 5
17 06B0001 GB97.1-85 垫圈 Washer 10-140HV-Zn.D 3
18 06B0002 GB93-87 垫圈 Washer 10 5
19 17J0006 胶垫 Washer 5
20 06B0030 GB96-85 垫圈 Washer 10-140HV-Zn.D 2
21 23H0146 弯板 Plate 1
22 00B0017 GB5783-86 螺栓 Bolt M12X30-8.8-Zn.D 4
23 002D1431 底座 Chair 1
24 04B0047 GB70-85 螺钉 Screw M6X20-8.8-Zn.D 8
25 86A0133 压条 Plate 2

26 20H0279 钢圈 Washer 2
