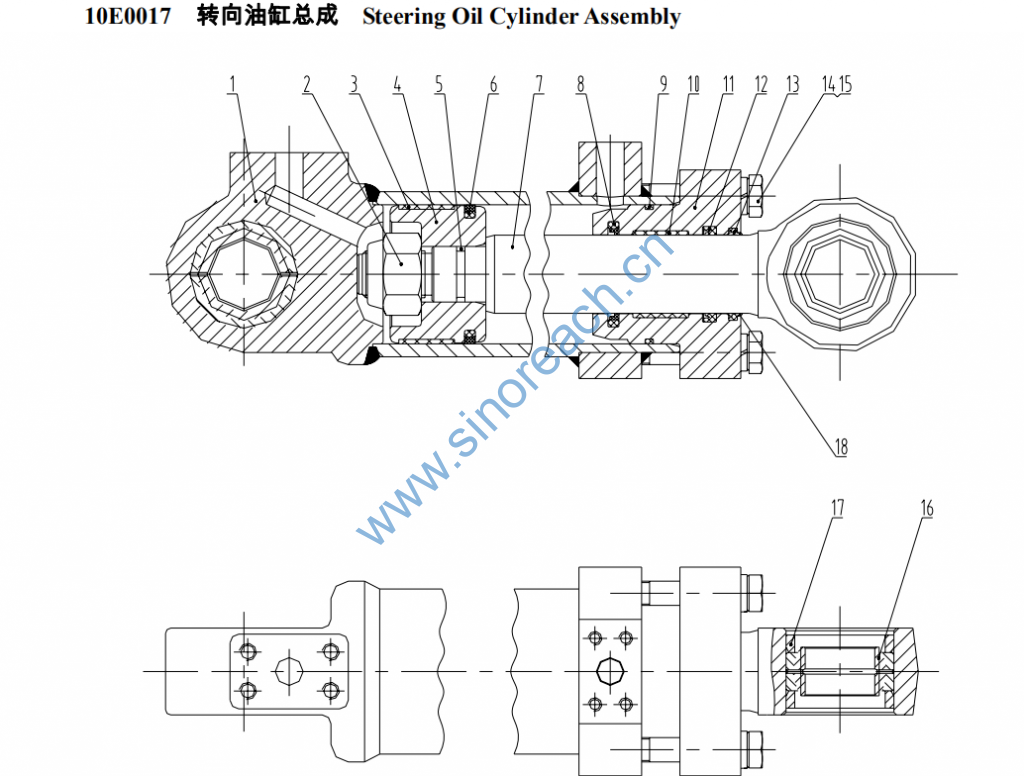

CLG842 10E0017 转向油缸总成 Steering Oil Cylinder Assembly

序号
No.
零件号
Part No.
原零件号
Old Part No.
名称
Description
规格
Size
数量
Qty.
1 13D0071 缸体 Cylinder body 1
2 03B0197 CB082731-3 锁紧螺母 Lock nut M27×2 1
3 80A0087 ZL30.9.2A-8 支承环 Support ring 1
4 50A0064 活塞 Piston 1
5 12B0113 GB3452.1-92 O形圈 O-ring 25.8×3.55 1
6 34C0148 OK0C8000101 格来圈 Glyd ring 1
49
7 61A0114 活塞杆 Piston rod 1
8 34C0149 OD045005200171D 斯特封 HBTS 0450 1
9 12B0117 GB3452.1-92 O形圈 O-ring 73×3.55 1
10 80A0095 ZL15.10.1-3 支承环 Support ring 1
11 54A0101 缸盖 Cylinder cap 1
12 13B0157 GB10708.1-89 Y形密封圈 Y-seal BS455P5008 1
13 34C0150 GB10708.3-89 防尘圈 Dust ring AF4560Z5071 1
14 01B0088 GB5785-86 螺栓 Bolt M14×1.5×90-10.9-Z
n.
4
15 06B0013 GB93-87 垫圈 Washer 14 4
16 25B0003 GB304.5-81 关节轴承 Knuckling bearing GE40ES 2
17 76A0024 ZL40B.9.2-9 挡块 Stopper 4
18 76A0081 弹性挡圈 Circlip 1
