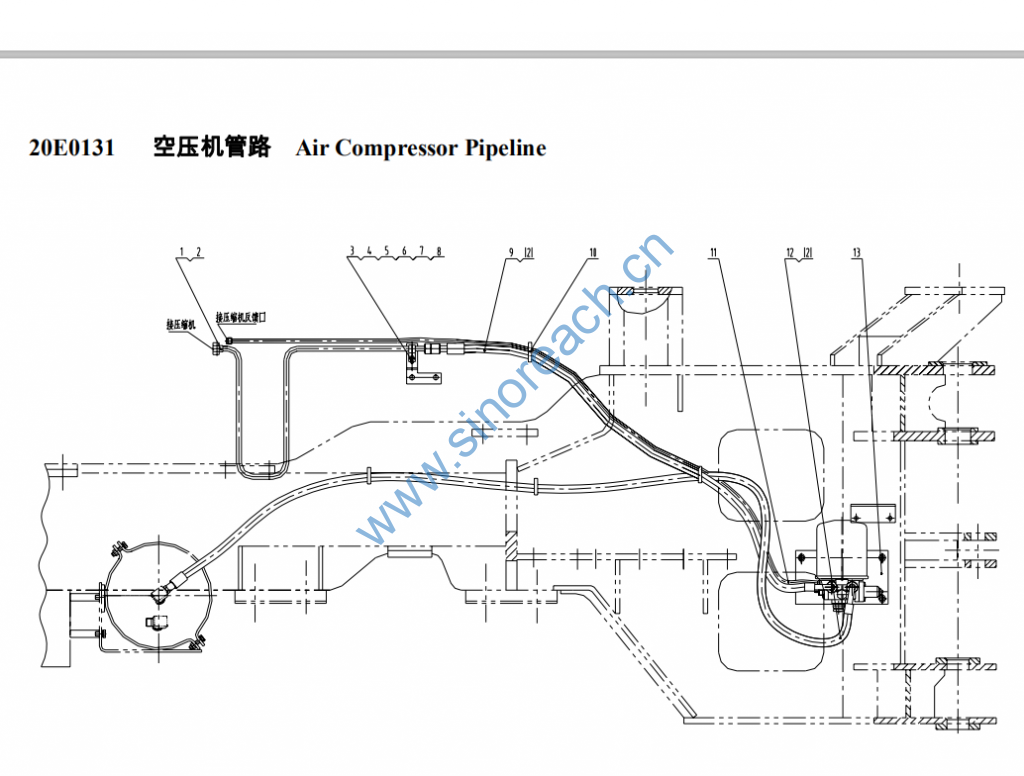

CLG842 20E0131 空压机管路 Air Compressor Pipeline

1 10D1552 钢管总成 Steel pipe
assembly 1
2 81A0009 Zl50C.12.3-2 垫 Pad 5
3 88A0281 管夹 Pipe clamp 1
4 00B0085 GB5783-86 螺栓 Bolt M8X25-8.8-Zn.D 2
5 06B0006 GB93-87 垫圈 Washer 8 2
6 06B0005 GB97.1-85 垫圈 Washer 8-140HV-Zn.D 2
7 21A2753 弯板 Bent plate 1
8 03B0021 GB6170-86 螺母 Nut M8-8-Zn.D 1
9 06C2171 软管总成 Hose
assembly 1
10 37B0009 ZD150X3.5 扎带 Tape 4
11 03C0037 YD2700 尼龙管 Nylon hose 1
12 04C0114 软管总成 Hose
assembly 1
13 13C0175
空气干燥器安装
总成
Air
desiccator
installation
assembly
1
